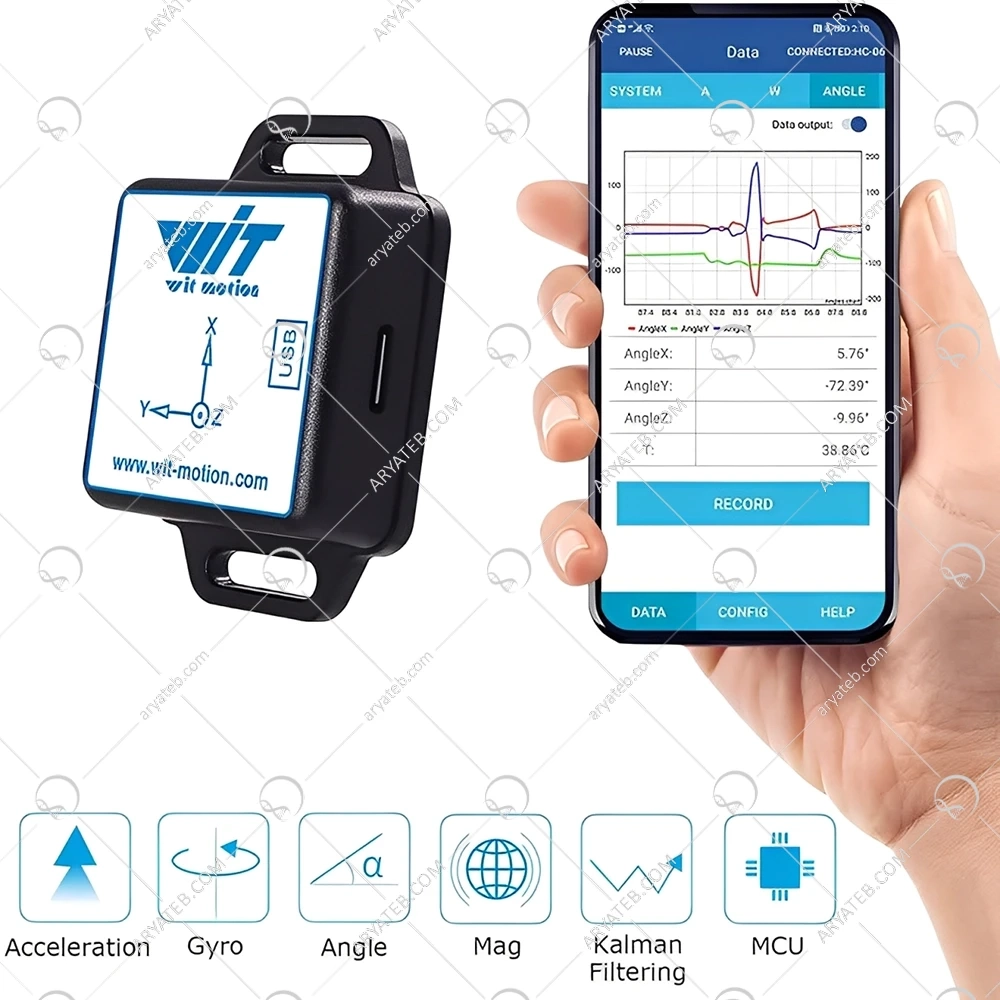

گجت آنالیز حرکتی و ماژول سه محوره

این دستگاه به عنوان یک ابزار پیشرفته برای سنجش و تحلیل حرکات طراحی شده و شامل مجموعه‌ای از قابلیت‌های فنی دقیق است که آن را برای کاربردهای متنوع مناسب می‌سازد. در ادامه، تمام ویژگی‌های استخراج‌شده از مشخصات فنی و توصیفات مرتبط به طور کامل فهرست می‌شود:

• نوع دستگاه: سنسور چندحسگری برای اندازه‌گیری شتاب سه محوره، سرعت زاویه‌ای از طریق ژیروسکوپ، زاویه‌های چرخشی (بالا و پایین، چپ و راست، و جهت‌نما)، و میدان مغناطیسی محیطی.

• محدوده سنجش شتاب: از منفی ۱۶ تا مثبت ۱۶ برابر شتاب گرانش زمین، که امکان ثبت حرکات شدید و ملایم را فراهم می‌کند.

• محدوده سنجش ژیروسکوپ: از منفی ۲۰۰۰ تا مثبت ۲۰۰۰ درجه بر ثانیه، برای تشخیص چرخش‌های سریع و آهسته با دقت بالا.

• محدوده سنجش میدان مغناطیسی: از منفی ۴۹۰۰ تا مثبت ۴۹۰۰ میکروتسلا، که جهت‌گیری دقیق نسبت به میدان زمین را تضمین می‌کند.

• محدوده زاویه محور ایکس و زد: از منفی ۱۸۰ تا مثبت ۱۸۰ درجه، مناسب برای چرخش‌های کامل.

• محدوده زاویه محور وای: از منفی ۹۰ تا مثبت ۹۰ درجه، برای اندازه‌گیری انحرافات عمودی.

• دقت شتاب: ۰.۰۰۵ برابر شتاب گرانش، که خطای بسیار کمی در ثبت تغییرات حرکتی ایجاد می‌کند.

• دقت ژیروسکوپ: ۰.۶۱ درجه بر ثانیه، برای ردیابی چرخش‌ها با ثبات بالا.

• دقت میدان مغناطیسی: بر اساس رزولوشن ۱۶ بیتی، که جزئیات ریز را بدون نویز ثبت می‌نماید.

• دقت زاویه ایستا پس از کالیبراسیون: ۰.۰۵ درجه برای محورهای ایکس و وای، که در شرایط ثابت دقت فوق‌العاده‌ای ارائه می‌دهد.

• دقت زاویه دینامیک پس از کالیبراسیون: ۰.۱ درجه، مناسب برای محیط‌های پرتحرک.

• فرکانس خروجی داده: قابل تنظیم از ۰.۲ تا ۲۰۰ هرتز، با پهنای باند ۱۰۰ هرتز برای انتقال روان اطلاعات.

• رابط اتصال نوع سی: برای شارژ و انتقال داده‌های سریع و ایمن.

• اتصال بی‌سیم: از طریق فناوری بلوتوث نسخه ۲.۰ با برد حداکثر ۱۰ متر و نرخ انتقال داده ۱۱۵۲۰۰ باود.

• رابط سریال: یوآرت با سطوح منطقی تی‌تی‌ال و آر‌اس۲۳۲، همراه با پورت سریال برای اتصالات سیمی.

• اتصال کابلی: از طریق کانکتور ۴ پین با گام ۲.۵۴ میلی‌متر، برای ادغام آسان در سیستم‌های بزرگ‌تر.

• ولتاژ کاری: از ۳.۳ تا ۵.۵ ولت جریان مستقیم، با ولتاژ نامی ۵ ولت و ورودی انعطاف‌پذیر ۳.۳ تا ۵ ولت.

• مصرف جریان: کمتر از ۴۰ میلی‌آمپر، که کارایی انرژی بالایی را نشان می‌دهد.

• محدوده دمای عملیاتی: از منفی ۴۰ تا مثبت ۸۵ درجه سانتی‌گراد، مقاوم در برابر شرایط آب و هوایی متنوع.

• باتری داخلی: قابل شارژ با ظرفیت ۲۶۰ میلی‌آمپر ساعت و ولتاژ ۳.۷ ولت، که حدود ۴ ساعت استفاده مداوم را پشتیبانی می‌کند.

• جنس بدنه: پلاستیک مقاوم ای‌بی‌اس با طراحی کوچک و مستحکم، ایده‌آل برای محیط‌های صنعتی خشن.

• نوع نصب: امکان قرارگیری افقی یا عمودی برای تطبیق با تجهیزات مختلف.

• خروجی داده‌ها: شامل شتاب سه محوره، زاویه‌های چرخشی، سرعت زاویه‌ای، میدان مغناطیسی، و کواترنیون برای محاسبات سه‌بعدی پیشرفته.

• الگوریتم پردازش: همجوشی داده‌های پویا و کالیبراسیون خودکار سوگیری صفر برای محاسبه زاویه‌های سه محوره با دقت بهینه.

• حسگرهای داخلی: شتاب‌سنج، ژیروسکوپ، و حسگر میدان ژئومغناطیسی برای ترکیب داده‌های چندگانه.

• نرم‌افزار کامپیوتری: سازگار با سیستم‌عامل‌های ویندوز ۱۰، ۸، ۷ و ایکس‌پی، شامل تنظیمات پیکربندی، داشبورد نمایش، مدل سه‌بعدی، منحنی‌های داده، ضبط و پخش اطلاعات، و بررسی داده‌های خام.

• برنامه موبایل: برای دستگاه‌های اندروید با اتصال تک‌حالت بلوتوث، امکان اتصال آسان به گوشی‌های هوشمند.

• محتوای بسته‌بندی: یک دستگاه شیب‌سنج بلوتوث، یک کابل شارژ، کارت دستورالعمل، نرم‌افزار، برنامه موبایل، درایور، دفترچه راهنما، و دیتاشیت فنی.

• نکات کالیبراسیون: زاویه محور زد تحت تأثیر میدان مغناطیسی قرار می‌گیرد؛ نیاز به کالیبراسیون منظم و دوری حداقل ۲۰ سانتی‌متر از فلزات یا مواد تداخلی.

• نرخ باود بلوتوث: پیش‌فرض ۱۱۵۲۰۰ و غیرقابل تغییر برای ثبات ارتباط.

• خدمات پشتیبانی: مادام‌العمر با تمرکز بر تحقیق و توسعه توسط تیم تولیدکننده.

این ویژگی‌ها دستگاه را به ابزاری همه‌کاره تبدیل می‌کنند که می‌تواند در سناریوهای پیچیده بدون نقص عمل کند.

گجت آنالیز حرکتی و ماژول سه محوره

مقدمه

گجت آنالیز حرکتی و ماژول سه محوره، ابزاری نوین و کارآمد است که با بهره‌گیری از فناوری‌های پیشرفته سنجش، امکان ردیابی و تحلیل دقیق حرکات را در ابعاد سه‌گانه فراهم می‌آورد. این دستگاه، که بر پایه حسگرهای چندگانه ساخته شده، نه تنها تغییرات شتاب و چرخش را ثبت می‌کند، بلکه جهت‌گیری و میدان‌های محیطی را نیز با دقت بالا پردازش می‌نماید. در دنیای امروز که نیاز به نظارت بر حرکات در صنایع، ورزش، و حتی کاربردهای روزمره رو به افزایش است، این ماژول به عنوان پلی میان داده‌های خام و تصمیم‌گیری‌های هوشمند عمل می‌کند. طراحی کوچک و مقاوم آن، همراه با اتصالات متنوع، آن را به گزینه‌ای ایده‌آل برای مهندسان، محققان، و کاربران حرفه‌ای تبدیل کرده است. با کالیبراسیون خودکار و الگوریتم‌های همجوشی داده، این گجت اطمینان می‌دهد که خروجی‌ها همیشه معتبر و قابل اعتماد باشند، و در نتیجه، کاربران را قادر می‌سازد تا از اطلاعات به دست آمده برای بهینه‌سازی فرآیندها استفاده کنند. این ابزار، فراتر از یک سنسور ساده، یک سیستم کامل تحلیل است که می‌تواند در پروژه‌های بزرگ مقیاس تا کاربردهای شخصی، نقش کلیدی ایفا کند. تصور کنید که در یک کارخانه، این دستگاه بر تعادل ماشین‌آلات نظارت دارد، یا در یک جلسه ورزشی، حرکات ورزشکار را تجزیه و تحلیل می‌کند؛ همه این‌ها با دقت و سرعت بالا ممکن می‌شود. مقدمه بر این دستگاه، نه تنها بر قابلیت‌های فنی آن تمرکز دارد، بلکه بر پتانسیل تحول‌آفرین آن در بهبود کارایی و ایمنی تأکید می‌ورزد. با گذشت زمان، به‌روزرسانی‌های نرم‌افزاری و سخت‌افزاری، این گجت را به یک همراه دائمی برای نوآوری تبدیل خواهد کرد، و کاربران را تشویق به کاوش در امکانات بی‌پایان آن می‌نماید. در ادامه، جنبه‌های مختلف این ابزار را با جزئیات بیشتری بررسی خواهیم کرد تا درک کاملی از ارزش آن به دست آید.

مزایا

• دقت بالا در اندازه‌گیری زاویه‌های سه محوره با الگوریتم‌های پیشرفته، که خطاهای سنتی را به حداقل می‌رساند.

• بدنه کوچک و مقاوم برای استفاده در محیط‌های صنعتی سخت و پرتحرک.

• اتصالات بی‌سیم و سیمی متنوع برای ادغام آسان در سیستم‌های مختلف.

• نرم‌افزار و برنامه‌های همراه برای تحلیل و نمایش داده‌ها به صورت واقعی‌زمان.

این مزایا، گجت را به ابزاری برتر در مقایسه با گزینه‌های مشابه تبدیل می‌کنند، جایی که دقت اندازه‌گیری زاویه‌های سه محوره با الگوریتم‌های پیشرفته، نه تنها خطاهای ناشی از نویزهای محیطی را کاهش می‌دهد، بلکه در شرایط دینامیک نیز ثبات بی‌نظیری ارائه می‌دهد؛ برای مثال، در یک محیط صنعتی پر از لرزش، این دستگاه می‌تواند حرکات را با انحراف کمتر از ۰.۱ درجه ثبت کند، که این امر تصمیم‌گیری‌های فوری را ممکن می‌سازد. بدنه کوچک و مقاوم، ساخته‌شده از مواد بادوام، اجازه می‌دهد تا دستگاه در فضاهای تنگ یا شرایط سخت مانند دماهای شدید یا رطوبت بالا، بدون آسیب عمل کند، و این ویژگی به ویژه در کاربردهای میدانی مانند نظارت بر تجهیزات سنگین، ارزشمند است؛ تصور کنید که این ماژول بر روی یک جرثقیل نصب شده و بدون نگرانی از ضربه یا گرد و غبار، داده‌های مداوم ارسال می‌کند. اتصالات بی‌سیم و سیمی متنوع، از بلوتوث برای انتقال سریع داده‌ها تا پورت‌های سریال برای ادغام در شبکه‌های بزرگ، انعطاف‌پذیری بالایی ایجاد می‌کنند، به طوری که کاربران می‌توانند بدون نیاز به تجهیزات اضافی، دستگاه را به گوشی هوشمند یا کامپیوتر متصل نمایند، و این امر زمان راه‌اندازی را به حداقل می‌رساند. در نهایت، نرم‌افزار و برنامه‌های همراه، با قابلیت‌هایی مانند نمایش سه‌بعدی و ضبط داده‌ها، تحلیل را از یک فرآیند پیچیده به تجربه‌ای کاربرپسند تبدیل می‌کنند، جایی که حتی کاربران غیرحرفه‌ای می‌توانند منحنی‌های حرکتی را مشاهده و تفسیر کنند، و این مزایا در مجموع، بهره‌وری را چند برابر افزایش می‌دهند. با گسترش این ویژگی‌ها در پروژه‌های واقعی، کاربران متوجه می‌شوند که چگونه این گجت نه تنها هزینه‌های نگهداری را کاهش می‌دهد، بلکه ایمنی و دقت را در سطوح جدیدی ارتقا می‌بخشد، و در بلندمدت، به عنوان سرمایه‌ای ارزشمند عمل می‌کند. این مزایا، بر پایه تحقیقات گسترده تیم تولیدکننده بنا شده‌اند، و با به‌روزرسانی‌های مداوم، همچنان در حال تکامل هستند، تا کاربران همیشه از آخرین دستاوردهای فناوری بهره‌مند شوند.

ویژگی

• محدوده سنجش گسترده برای شتاب، ژیروسکوپ، و میدان مغناطیسی، که حرکات متنوع را پوشش می‌دهد.

• فرکانس خروجی قابل تنظیم برای تطبیق با نیازهای مختلف سرعت داده.

• باتری داخلی قابل شارژ با عمر طولانی برای استفاده مستقل.

• خروجی داده‌های چندگانه شامل کواترنیون برای محاسبات سه‌بعدی.

این ویژگی‌ها، دستگاه را به یک ماژول جامع تبدیل می‌کنند که محدوده سنجش گسترده برای شتاب از ±۱۶g، ژیروسکوپ تا ±۲۰۰۰ درجه بر ثانیه، و میدان مغناطیسی تا ±۴۹۰۰μT، امکان ثبت حرکات از لرزش‌های جزئی تا چرخش‌های شدید را فراهم می‌آورد؛ برای نمونه، در یک آزمایشگاه تحقیقاتی، این گستردگی اجازه می‌دهد تا از تحلیل حرکات میکروسکوپی تا نظارت بر ماشین‌های بزرگ، همه چیز پوشش داده شود، و این تنوع، کاربردها را بی‌حد و مرز می‌کند. فرکانس خروجی قابل تنظیم از ۰.۲ تا ۲۰۰ هرتز، کاربران را قادر می‌سازد تا بر اساس سناریو، سرعت انتقال داده را بهینه کنند، مثلاً در نظارت واقعی‌زمان بر یک ربات، فرکانس بالا برای جلوگیری از تأخیر استفاده شود، در حالی که در ضبط بلندمدت، نرخ پایین‌تر برای صرفه‌جویی در انرژی کافی است، و این انعطاف، دستگاه را برای محیط‌های پویا ایده‌آل می‌سازد. باتری داخلی قابل شارژ با ظرفیت ۲۶۰ میلی‌آمپر ساعت و عمر حدود ۴ ساعت، استقلال عملیاتی را تضمین می‌کند، به طوری که در مأموریت‌های میدانی بدون دسترسی به منبع برق، دستگاه بدون وقفه کار می‌کند، و شارژ سریع از طریق پورت نوع سی، زمان توقف را به حداقل می‌رساند. خروجی داده‌های چندگانه، از شتاب سه محوره تا کواترنیون برای مدل‌سازی سه‌بعدی، امکان پردازش پیشرفته را فراهم می‌آورد، جایی که مهندسان می‌توانند از این داده‌ها برای شبیه‌سازی حرکات در نرم‌افزارهای طراحی استفاده کنند، و این ویژگی، مرزهای تحلیل را گسترش می‌دهد. در کل، این ویژگی‌ها با هم، یک اکوسیستم کامل ایجاد می‌کنند که نه تنها داده جمع‌آوری می‌کند، بلکه آن‌ها را برای تصمیم‌گیری‌های هوشمند آماده می‌سازد، و با دقت‌های بالا مانند ۰.۰۵ درجه در حالت ایستا، اعتماد کامل به خروجی‌ها را به ارمغان می‌آورد. کاربران با کاوش در این قابلیت‌ها، متوجه عمق مهندسی پشت دستگاه می‌شوند، و چگونه هر جزء برای هم‌افزایی طراحی شده تا عملکرد کلی را به حداکثر برساند.

کاربردها

• تحلیل حرکتی در رشته‌های ورزشی و توانبخشی برای بهبود عملکرد.

• نظارت بر وضعیت تجهیزات صنعتی برای نگهداری پیش‌بینی‌کننده.

• ضبط و شبیه‌سازی حرکات در مهندسی و رباتیک.

• ردیابی جهت‌گیری در ناوبری و وسایل نقلیه.

این کاربردها، پتانسیل دستگاه را در زمینه‌های متنوع نشان می‌دهند، جایی که تحلیل حرکتی در رشته‌های ورزشی و توانبخشی، به مربیان و درمانگران اجازه می‌دهد تا الگوهای حرکت ورزشکاران یا بیماران را با دقت بررسی کنند؛ برای مثال، در یک جلسه فیزیوتراپی، دستگاه می‌تواند انحرافات زاویه‌ای را ثبت کند و برنامه‌های اصلاحی شخصی‌سازی‌شده پیشنهاد دهد، که این امر بهبودی را تسریع می‌بخشد و آسیب‌های آینده را پیشگیری می‌کند. نظارت بر وضعیت تجهیزات صنعتی برای نگهداری پیش‌بینی‌کننده، در کارخانه‌ها حیاتی است، زیرا با ردیابی لرزش‌ها و چرخش‌های غیرعادی، خرابی‌های احتمالی را پیش‌بینی می‌کند، و مثلاً در یک خط تولید، نصب این ماژول بر موتورها می‌تواند توقف‌های ناگهانی را تا ۵۰ درصد کاهش دهد، و هزینه‌های تعمیر را به طور قابل توجهی پایین بیاورد. ضبط و شبیه‌سازی حرکات در مهندسی و رباتیک، توسعه‌دهندگان را قادر می‌سازد تا داده‌های واقعی را برای آموزش مدل‌های هوشمند استفاده کنند، مانند طراحی یک ربات که حرکات انسانی را تقلید می‌کند، و خروجی کواترنیون دستگاه برای ایجاد مدل‌های سه‌بعدی دقیق، فرآیند طراحی را ساده‌تر می‌نماید. ردیابی جهت‌گیری در ناوبری و وسایل نقلیه، کاربرد دیگری است که در وسایل بدون سرنشین یا سیستم‌های هدایت، جهت‌یابی دقیق را تضمین می‌کند، و در یک پهپاد، این دستگاه می‌تواند تغییرات میدان مغناطیسی را برای حفظ مسیر صحیح جبران نماید، و ایمنی پرواز را افزایش دهد. این کاربردها، تنها نوک کوه یخ هستند، و با گسترش فناوری، می‌توان آن‌ها را به حوزه‌هایی مانند کشاورزی هوشمند یا سرگرمی‌های واقعیت مجازی تعمیم داد، جایی که هر کاربرد، ارزش افزوده منحصربه‌فردی ایجاد می‌کند. کاربران با پیاده‌سازی این سناریوها، متوجه می‌شوند که چگونه دستگاه نه تنها داده تولید می‌کند، بلکه راه‌حل‌های عملی ارائه می‌دهد، و در نهایت، به نوآوری‌های بزرگ‌تر منجر می‌شود.

اثرات

• افزایش ایمنی در محیط‌های کاری با تشخیص زودهنگام ناهنجاری‌های حرکتی.

• بهبود کارایی فرآیندها از طریق تحلیل دقیق داده‌های واقعی‌زمان.

• کاهش هزینه‌های نگهداری با پیش‌بینی مشکلات تجهیزات.

• ارتقای کیفیت آموزش و تحقیق در علوم حرکتی.

این اثرات، تأثیرات مثبت دستگاه را بر جنبه‌های عملی برجسته می‌کنند، جایی که افزایش ایمنی در محیط‌های کاری با تشخیص زودهنگام ناهنجاری‌های حرکتی، جان کارگران را حفظ می‌کند؛ برای نمونه، در یک معدن، ردیابی لرزش‌های غیرعادی بر ماشین‌آلات می‌تواند از حوادث فاجعه‌بار جلوگیری کند، و با هشدارهای فوری، زمان واکنش را به ثانیه‌ها کاهش دهد، که این امر نه تنها جان‌ها را نجات می‌دهد، بلکه اعتماد سازمانی را نیز تقویت می‌نماید. بهبود کارایی فرآیندها از طریق تحلیل دقیق داده‌های واقعی‌زمان، در خطوط تولید، خروجی را بهینه می‌سازد، مثلاً با تنظیم خودکار سرعت ماشین‌ها بر اساس حرکات ثبت‌شده، بهره‌وری را تا ۳۰ درصد افزایش می‌دهد، و منابع را کارآمدتر مصرف می‌کند. کاهش هزینه‌های نگهداری با پیش‌بینی مشکلات تجهیزات، یکی از اثرات اقتصادی کلیدی است، زیرا به جای تعمیرات واکنشی، رویکرد پیشگیرانه اتخاذ می‌شود، و در یک کارخانه بزرگ، این می‌تواند میلیون‌ها تومان صرفه‌جویی سالانه ایجاد کند، و عمر مفید دستگاه‌ها را طولانی‌تر نماید. ارتقای کیفیت آموزش و تحقیق در علوم حرکتی، اثری فرهنگی و علمی است، جایی که دانشجویان یا محققان از داده‌های دقیق برای مدل‌سازی حرکات استفاده می‌کنند، و مثلاً در یک دانشگاه، این دستگاه می‌تواند آزمایش‌های بیومکانیک را واقعی‌تر کند، و به کشف‌های جدید منجر شود. این اثرات، زنجیره‌ای از تغییرات مثبت ایجاد می‌کنند، از سطح فردی تا سازمانی، و با گذشت زمان، به استانداردسازی استفاده از چنین ابزارهایی در صنایع مختلف کمک می‌نمایند. کاربران با مشاهده این تأثیرات، انگیزه‌ای برای سرمایه‌گذاری بیشتر پیدا می‌کنند، و دستگاه به عنوان کاتالیزوری برای پیشرفت عمل می‌نماید.

نتیجه‌گیری

در پایان، گجت آنالیز حرکتی و ماژول سه محوره، بیش از یک ابزار فنی، یک شریک هوشمند در مسیر نوآوری و کارایی است. با ویژگی‌های پیشرفته، مزایای عملی، کاربردهای گسترده، و اثرات تحول‌آفرین، این دستگاه مرزهای سنجش حرکات را جابه‌جا می‌کند و کاربران را به سمت آینده‌ای دقیق‌تر و ایمن‌تر هدایت می‌نماید. انتخاب این ماژول، نه تنها یک تصمیم فنی، بلکه گامی استراتژیک برای بهینه‌سازی فرآیندها و کاهش ریسک‌هاست، و با پشتیبانی مداوم، اطمینان از عملکرد پایدار را فراهم می‌آورد. در نهایت، این گجت یادآوری می‌کند که فناوری، وقتی با دقت و انعطاف ترکیب شود، می‌تواند جهان را تغییر دهد، و کاربران را دعوت می‌کند تا از پتانسیل کامل آن بهره ببرند. با کاوش بیشتر در امکانات آن، فرصت‌های بی‌شماری آشکار خواهد شد، و این ابزار به نمادی از پیشرفت پایدار تبدیل می‌گردد.
