لارنگوسکوپ فیبر نوری با تیغه Macintosh

راهنمای جامع لارنگوسکوپ فیبرنوری Macintosh لوکسامد

مقدمه و چکیده

لارنگوسکوپی، روشی محوری در رشته‌های بیهوشی، مراقبت‌های ویژه و اورژانس، به منظور مشاهده مستقیم ساختارهای حنجره و تسهیل لوله‌گذاری تراشه (انتوباسیون) به کار می‌رود. در این میان، لارنگوسکوپ فیبرنوری بزرگسال با تیغه Macintosh برند لوکسامد (Luxamed) نماینده پیشرفته‌ای از نسل جدید ابزارهای مشاهده‌ای است که با تلفیق تکنولوژی فیبر نوری با طراحی ارگونومیک تیغه Macintosh کلاسیک، وضوح تصویر بی‌نظیری را در محیط‌های چالش‌برانگیز فراهم می‌آورد.

چکیده این مستند بر تبیین جامع این ابزار متمرکز است؛ از اصول عملکرد فیبر نوری که نوری سرد و بدون سایه را به ناحیه گلو هدایت می‌کند، تا طراحی ارگونومیک تیغه که تطابق بهینه با آناتومی بیمار بزرگسال را تضمین می‌نماید. این دستگاه به طور خاص برای کاربرد در شرایطی که دید مستقیم به دلیل وجود موانع آناتومیک (مانند برجستگی‌های گردنی، دندان‌ها، یا محدودیت‌های باز شدن دهان) دشوار است، ایده‌آل تلقی می‌شود. این ابزار نه تنها فرآیند لوله‌گذاری را ایمن‌تر و سریع‌تر می‌سازد، بلکه ریسک آسیب‌های بافتی مرتبط با روش‌های قدیمی‌تر را به حداقل می‌رساند.

در ادامه، مراحل دقیق استفاده، کاربردهای بالینی گسترده، ترکیبات و اجزای سازنده، ویژگی‌های ظاهری متمایز کننده، و یک تحلیل عمیق از مزایا و معایب این مدل خاص لوکسامد ارائه خواهد شد. این ابزار با ارائه یک مسیر نوری واضح، توانسته است استانداردهای جدیدی در زمینه مشاهده حنجره در جمعیت بزرگسالان تعریف کند و به عنوان یک ابزار قابل اعتماد در سناریوهای حیاتی پزشکی مطرح گردد. این سند به عنوان یک مرجع کامل، تمام جنبه‌های فنی، عملیاتی و بالینی این لارنگوسکوپ پیشرفته را پوشش می‌دهد، به گونه‌ای که هر متخصص بالینی بتواند با آگاهی کامل از پتانسیل‌های آن بهره‌مند شود.

بخش اول: روش استفاده و مراحل گام به گام

لارنگوسکوپی فیبر نوری با تیغه Macintosh لوکسامد، فرآیندی دقیق است که نیازمند آشنایی کامل با آناتومی و تجهیزات می‌باشد.

مراحل آماده‌سازی

مرحله اول شامل آماده‌سازی بیمار است که شامل ارزیابی سریع وضعیت تنفسی، اطمینان از شل بودن عضلات در صورت نیاز به بیهوشی عمیق‌تر، و قرار دادن بیمار در وضعیت مطلوب (معمولاً وضعیت "Sniffing Position" یا حالت بوییدن) است که در آن گوش‌ها در یک راستا با مجرای نای قرار می‌گیرند و این کار با قرار دادن یک بالش زیر سر بیمار انجام می‌شود. این وضعیت‌دهی، محوری‌ترین اقدام برای مستقیم‌سازی محور بصری حنجره است.

پس از اطمینان از دسترسی مناسب به دهان بیمار و آماده‌سازی منابع اکسیژن و تجهیزات احیا، نوبت به آماده‌سازی خود لارنگوسکوپ می‌رسد. سیستم فیبر نوری باید از نظر اتصال به منبع نور (معمولاً یک واحد کوچک دستی) و اتصال صحیح سر نوری به پایه دسته بررسی شود. تیغه Macintosh، که طراحی خمیده آن برای قرارگیری در شیار گل اپی‌گلوت ایده‌آل است، باید به دقت روی دسته نصب شود تا از هرگونه لقی جلوگیری گردد.

قبل از ورود به دهان، اپراتور باید با استفاده از یک دست، زبان بیمار را با ابزاری مناسب (مانند گاز استریل یا نگهدارنده زبان) به سمت چپ دهان هدایت کند، و این کار باید با ملایمت و فشار کنترل شده صورت گیرد تا از آسیب‌های دندانی یا بافتی جلوگیری شود.

تکنیک قرارگیری و انتوباسیون

سپس، تیغه لارنگوسکوپ از گوشه راست دهان وارد شده و به آرامی تا رسیدن به انتهای دهان و رسیدن به ناحیه گلزبان (Vallecula) حرکت داده می‌شود. نکته حیاتی در اینجا این است که فشار نباید مستقیماً بر روی دندان‌ها وارد شود؛ بلکه باید از اهرم کردن بر روی سقف دهان یا تکیه بر دندان‌های پایین برای هدایت زبان به سمت چپ استفاده شود.

با رسیدن به محل مناسب، اپراتور تیغه را به سمت جلو و بالا (به سمت بیمار) می‌چرخاند و از این طریق اپی‌گلوت را کنار زده و نمای واضحی از چین‌های صوتی و دهانه نای (گلوت) به دست می‌آورد. وضوح تصویر ارائه شده توسط فیبر نوری لوکسامد در این مرحله به اپراتور اجازه می‌دهد تا حتی ساختارهای ظریف را نیز مشاهده کند.

پس از شناسایی گلوت، لوله تراشه با احتیاط از میان آن عبور داده می‌شود و سپس تیغه لارنگوسکوپ به آرامی و بدون هیچ گونه حرکت چرخشی از مجرای تنفسی خارج می‌گردد، در حالی که لوله تراشه در جای خود تثبیت شده است.

توالی اقدامات فنی (موردی)

این فرآیند که به صورت موردی دنبال می‌شود، جزئیات فنی و توالی اقدامات را روشن‌تر می‌سازد:

1. آماده‌سازی بیمار: وضعیت‌دهی Sniffing Position با قرار دادن بالش زیر سر برای هم‌راستاسازی مجرای تنفسی.

2. کنترل تجهیزات: بررسی اتصال محکم تیغه Macintosh لوکسامد به دسته و اطمینان از عملکرد صحیح منبع نور فیبر نوری (روشنایی کافی و نور سرد).

3. آماده‌سازی دهان: مرطوب‌سازی احتمالی و آماده‌سازی نگهدارنده زبان یا گاز.

4. ورود تیغه: وارد کردن نوک تیغه از زاویه راست دهان و هدایت زبان به چپ.

5. تکنیگ اهرم: اهرم کردن ملایم به سمت بالا و جلو (به سمت سر بیمار) برای کنار زدن اپی‌گلوت و نمایان ساختن گلوت.

6. مشاهده: استفاده از نور قوی و واضح فیبر نوری برای شناسایی دقیق چین‌های صوتی.

7. انتوباسیون: عبور لوله تراشه از گلوت با حفظ دید مداوم.

8. خروج: خروج آرام تیغه در حالی که لوله در جای خود ثابت مانده است.

بخش دوم: کاربردها و زمینه‌های بالینی

لارنگوسکوپ فیبر نوری لوکسامد Macintosh به دلیل ویژگی‌های بصری برتر، دامنه کاربردی بسیار گسترده‌ای در محیط‌های مختلف بالینی دارد.

کاربردهای اصلی و روتین

لوله‌گذاری روتین تراشه تحت بیهوشی عمومی: این اصلی‌ترین و پرتکرارترین کاربرد آن است، جایی که تکنیک بصری مستقیم استاندارد طلایی محسوب می‌شود. در این حالت، کیفیت تصویر بالا مستقیماً با کاهش زمان لوله‌گذاری و در نتیجه کاهش مدت زمان آپنه (قطع تنفس) بیمار مرتبط است.

کاربرد در شرایط پیچیده و اورژانسی

فراتر از رویه‌های برنامه‌ریزی شده، این ابزار در شرایط اورژانسی از اهمیت حیاتی برخوردار است. در سناریوهای احیای قلبی ریوی (CPR) پیچیده، جایی که وضعیت آناتومیک بیمار ممکن است به دلیل ترومای قبلی، یا محدودیت‌های حرکتی ناشی از وضعیت بیمار (مانند دردهای شدید ستون فقرات که نیاز به حفظ هم‌راستایی دارند)، اپراتور به یک دید شفاف بدون نیاز به دستکاری زیاد نیاز دارد.

مدیریت راه هوایی دشوار (Difficult Airway)

یکی از کاربردهای تخصصی، استفاده در بیمارانی است که دارای آناتومی دشوار هستند. این دشواری می‌تواند ناشی از اختلالاتی نظیر آرتریت روماتوئید شدید که دامنه حرکت گردن را محدود می‌کند، ماکروگلوسی (بزرگی زبان)، یا تومورهای ناحیه فک و صورت باشد. در این موارد، تیغه Macintosh با قوس مشخص خود، امکان دسترسی بهتری را نسبت به تیغه‌های مستقیم (مانند Miller) فراهم می‌آورد، به شرطی که اپراتور در استفاده از تکنیک اهرم برای کنار زدن اپی‌گلوت مهارت کافی داشته باشد.

کاربردهای تشخیصی و تکمیلی

همچنین، این لارنگوسکوپ در ارزیابی‌های تشخیصی حنجره، نمونه‌برداری‌های کوچک از تارهای صوتی (در صورتی که امکانات دیگر در دسترس نباشد یا نیاز به دید مستقیم باشد)، و همچنین در مواقعی که نیاز به تایید محل صحیح قرارگیری لوله تراشه پس از عمل یا در هنگام جابجایی بیمار در بخش‌های مراقبت ویژه وجود دارد، به کار می‌رود. برای مثال، پس از تزریق بیحسی موضعی به ناحیه حنجره، این دستگاه برای مشاهده واکنش مخاطی و اطمینان از توزیع یکنواخت داروی بیحسی قبل از انجام برونکوسکوپی یا سایر مداخلات ضروری است.

ساختار موردی کاربردها

1. لوله‌گذاری روتین: استاندارد اصلی در بیهوشی عمومی برای مدیریت راه هوایی.

2. شرایط اورژانسی و CPR: فراهم کردن دید واضح در بیماران با وضعیت‌های نامساعد و غیرقابل پیش‌بینی.

3. مدیریت راه هوایی دشوار (Difficult Airway): مناسب برای آناتومی‌های غیرعادی که نیاز به دید جانبی و اهرم مناسب دارند.

4. ارزیابی تشخیصی: مشاهده مستقیم ساختارهای حنجره، تارهای صوتی، و اپی‌گلوت برای تشخیص التهابات یا ضایعات.

5. تأیید موقعیت لوله: بازبینی موقعیت لوله تراشه پس از جایگذاری.

بخش سوم: مزایا و معایب

مزایای استفاده از لارنگوسکوپ فیبر نوری لوکسامد Macintosh عمدتاً حول محور کیفیت تصویر و طراحی می‌چرخد.

مزایای تکنولوژیک و طراحی

کیفیت تصویر و نور سرد: ویژگی برجسته، منبع نور فیبر نوری است که نوری متمرکز، با شدت بالا و "سرد" را فراهم می‌کند. "نور سرد" به این معناست که انرژی نوری بیشتر در طیف قابل مشاهده قرار دارد تا طیف مادون قرمز (گرما)، که این امر خطر سوختگی یا آسیب حرارتی به بافت‌های حساس حنجره بیمار را به شدت کاهش می‌دهد.

وضوح تصویر بالاتر: در مقایسه با مدل‌های قدیمی‌تر لامپی، وضوح و تفکیک رنگ به مراتب بالاتر است که تشخیص تفاوت‌های ظریف بین بافت‌های سالم و ملتهب را آسان‌تر می‌سازد.

طراحی ارگونومیک: تیغه Macintosh دارای یک انحنای بهینه است که به طور طبیعی با آناتومی اوروفارنکس اکثر بزرگسالان سازگار است، و نیاز به نیروی زیاد برای رسیدن به دید گلوت را کاهش می‌دهد.

دوام و نگهداری: دوام و طول عمر سیستم فیبر نوری نیز معمولاً بالاتر از فیلامنت‌های لامپی است، مشروط بر اینکه از ضربه و فشار بیش از حد جلوگیری شود. طراحی ماژولار آن به این معنی است که در صورت نیاز، فقط بخش تیغه یا منبع نور می‌تواند تعویض شود، که جنبه اقتصادی را بهبود می‌بخشد.

محدودیت‌ها و معایب

با این حال، این ابزار نیز مانند هر تجهیزات دیگری، دارای محدودیت‌ها و معایبی است.

وابستگی به انرژی: بزرگترین مانع، وابسته بودن کامل آن به یک منبع انرژی خارجی (باتری یا اتصال به برق) و همچنین حساسیت سیستم فیبر نوری به آسیب‌های مکانیکی است. یک ضربه شدید یا خمیدگی بیش از حد به کابل فیبر نوری می‌تواند باعث شکستگی تارهای نوری و کاهش شدید روشنایی شود. در محیط‌های شلوغ اورژانس یا اتاق‌های عمل، اگر منبع نور به درستی شارژ نشده یا کابل آن به درستی مدیریت نشود، ابزار عملاً غیرقابل استفاده خواهد شد.

محدودیت‌های تیغه: از نظر تکنیکی، اگرچه تیغه Macintosh برای اکثریت مناسب است، اما در موارد آناتومی‌های بسیار غیرمعمول (مانند تنگی شدید حنجره یا وجود توده بزرگ در گلوت)، ممکن است تیغه‌های تخصصی‌تر مانند مدل‌های لوله‌گذاری ویدئویی یا تیغه‌های مستقیم (Miller) کارایی بیشتری داشته باشند.

هزینه و نگهداری: هزینه اولیه خرید یک سیستم کامل فیبر نوری معمولاً بالاتر از لارنگوسکوپ‌های سنتی با تیغه قابل تعویض و لامپ‌های ساده است. نگهداری و استریل‌سازی نیز باید با دقت بیشتری انجام شود؛ در حالی که تیغه فلزی قابل اتوکلاو است، اتصالات الکترونیکی و کابل فیبر نوری نیاز به روش‌های ضدعفونی ملایم‌تری دارند که این امر ممکن است برای پرسنل جدید گیج‌کننده باشد.

تحلیل موردی مزایا و معایب

مزایامعایب1. کیفیت تصویر عالی: روشنایی بسیار بالا و تفکیک رنگ بهتر به لطف تکنولوژی فیبر نوری.1. وابستگی به برق/باتری: غیرقابل استفاده در صورت قطع یا اتمام شارژ منبع نور.2. نور سرد: کاهش خطر آسیب حرارتی به بافت‌های حنجره.2. حساسیت مکانیکی: آسیب‌پذیری فیبر نوری در برابر خم شدن شدید یا ضربه.3. طراحی ارگونومیک: انحنای Macintosh سازگار با آناتومی رایج بزرگسالان.3. هزینه اولیه بالاتر: سرمایه‌گذاری اولیه بیشتر نسبت به مدل‌های پایه.4. دوام بالا: عمر طولانی‌تر سیستم نوری نسبت به لامپ‌های رشته‌ای سنتی.4. نیاز به آموزش تخصصی: یادگیری حفظ و نگهداری صحیح سیستم نوری.5. نگهداری اقتصادی: امکان تعویض ماژولار قطعات آسیب‌دیده.5. کارایی کمتر در آناتومی‌های بسیار غیرمعمول در مقایسه با ابزارهای تخصصی‌تر.

بخش چهارم: ترکیبات ساختاری و ویژگی‌های ظاهری

لارنگوسکوپ فیبر نوری لوکسامد Macintosh از سه جزء اصلی تشکیل شده است که هر کدام نقشی حیاتی در عملکرد کلی سیستم ایفا می‌کنند.

اجزای ساختاری

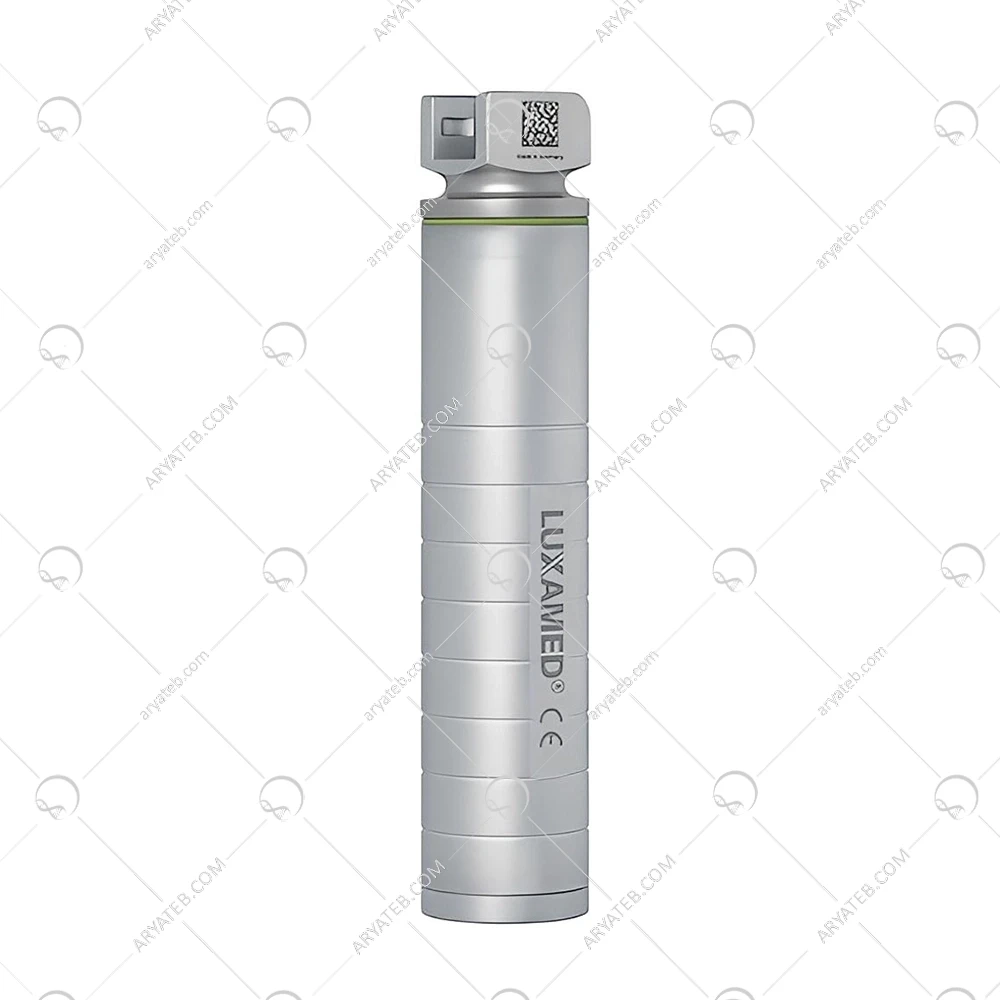

1. دسته (Handle):

   • جنس و طراحی: معمولاً از فولاد ضد زنگ سنگین یا آلیاژهای مقاوم ساخته شده و طراحی ارگونومیک آن به گونه‌ای است که در دست جراح یا متخصص بیهوشی لیز نخورد و توزیع وزن مناسبی داشته باشد.

   • عملکرد: این دسته محل جای‌گذاری باتری‌ها (معمولاً AA یا C) و محل اتصال سر نوری است. این قسمت مسئول تأمین انرژی لازم برای سیستم نوری است.

2. منبع نور و هد فیبر نوری (Light Source and Fiber Optic Head):

   • تکنولوژی: این بخش قلب تکنولوژی این دستگاه است؛ مجموعه‌ای از هزاران رشته شیشه یا پلاستیک شفاف که نور را از یک لامپ پرقدرت (معمولاً زنون یا LED پیشرفته) در دسته به سمت نوک تیغه هدایت می‌کنند.

   • ویژگی کلیدی: این سیستم، نوری متمرکز و بدون نیاز به نزدیکی لامپ به بافت بیمار را فراهم می‌سازد که از نظر حرارتی ایمن است.

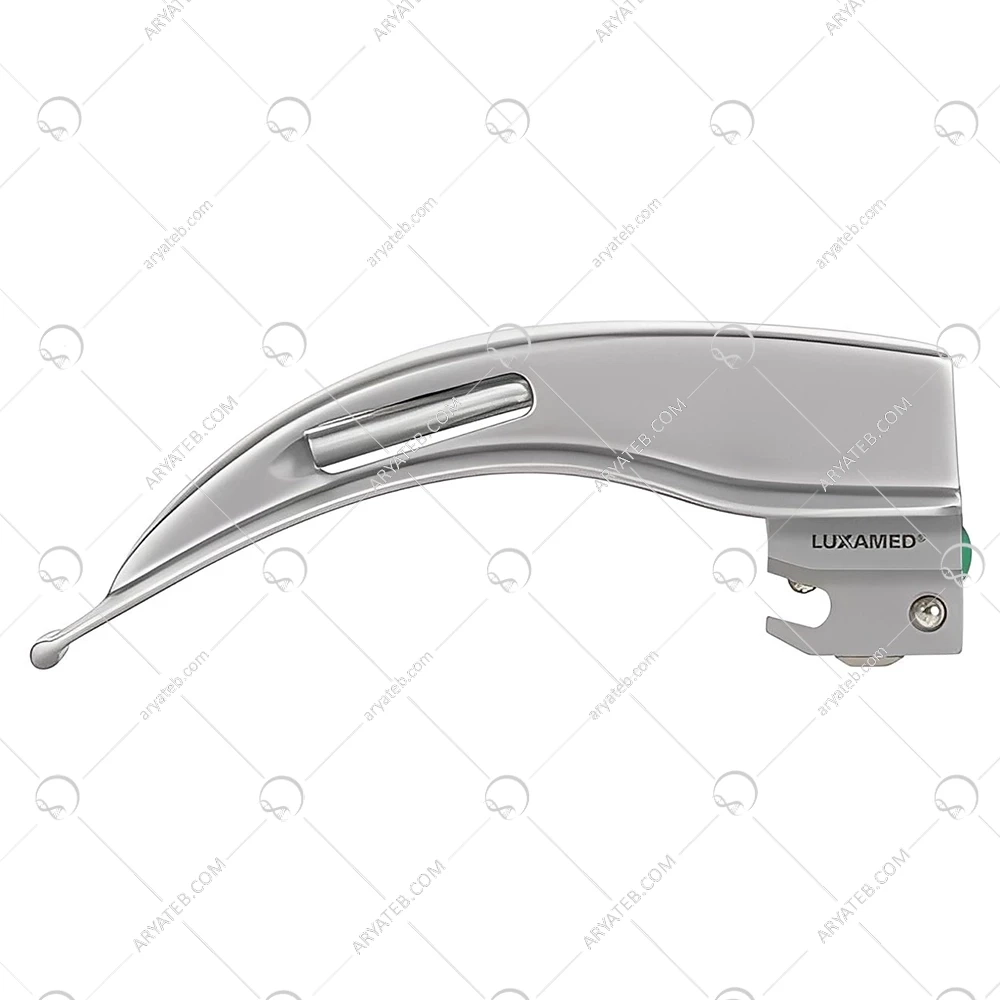

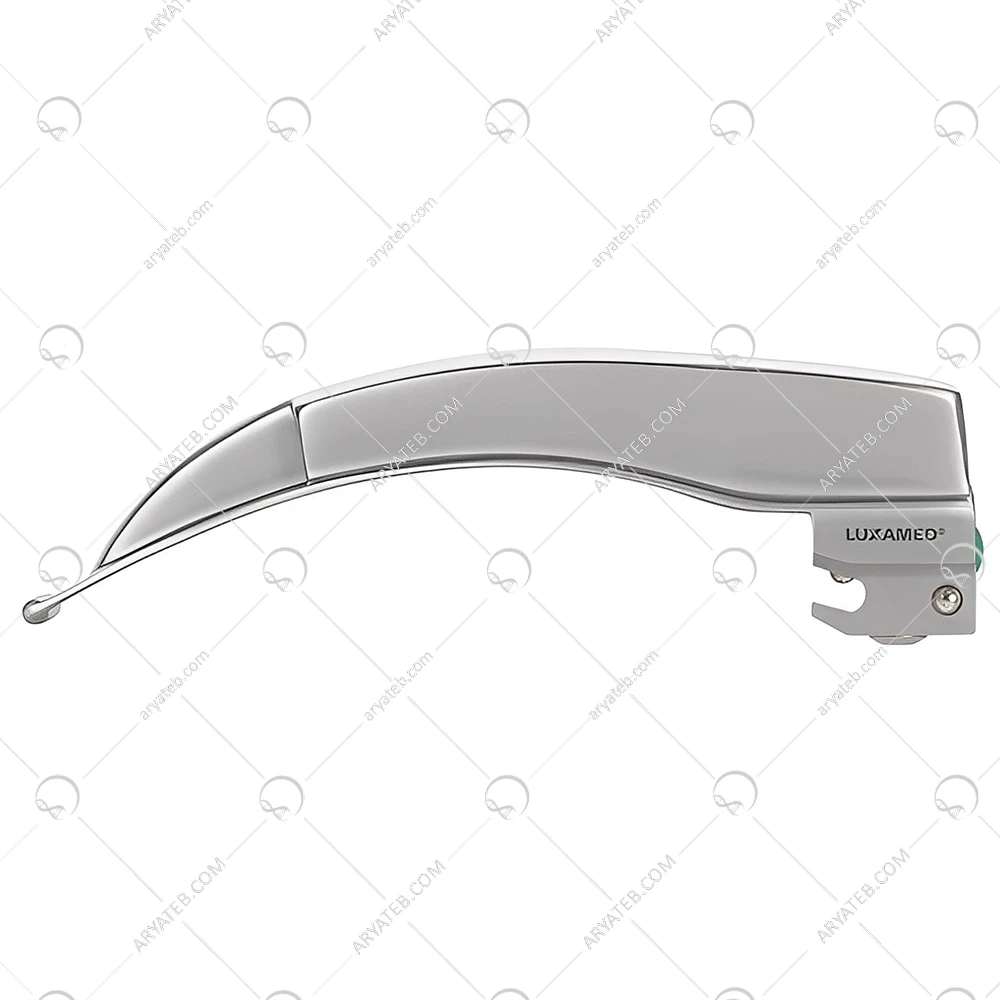

3. تیغه Macintosh (Blade):

   • جنس و ساختار: در این مدل خاص لوکسامد، تیغه از استیل پزشکی با کیفیت بالا ساخته شده و دارای یک سطح صیقلی و بدون لبه‌های تیز است تا از خراش بافت جلوگیری شود.

   • طراحی: طراحی آن دارای یک قوس مشخص است که هدف آن قرارگیری در شیار گل اپی‌گلوت (Vallecula) و بلند کردن اپی‌گلوت برای آشکار ساختن گلوت است.

ویژگی‌های ظاهری متمایز کننده

ویژگی‌های ظاهری این تیغه عبارتند از:

• سطح صیقلی: برای لغزش آسان‌تر در طول مسیر اوروفارنژیال.

• علامت‌گذاری اندازه: علامت‌گذاری واضح اندازه تیغه (مثلاً سایز ۳ یا ۴ برای بزرگسالان) برای انتخاب سریع و دقیق.

• اتصال مقاوم: یک کابل اتصال مقاوم به پایه دسته که امکان جداسازی آسان برای استریل‌سازی را فراهم می‌کند.

در حالی که تیغه کاملاً فلزی است و قابل اتوکلاو می‌باشد، بخش فیبر نوری اغلب با روش‌های شیمیایی ضدعفونی می‌شود. وضوح بصری این دستگاه به گونه‌ای است که اپراتور می‌تواند حتی در صورت وجود مخاط یا خونریزی جزئی، بافت‌های زیرین را به وضوح تفکیک کند، که این یکی از ویژگی‌های ظاهری متمایز کننده آن در مقایسه با لارنگوسکوپ‌هایی است که صرفاً از بازتاب نور برای روشنایی استفاده می‌کنند.

ویژگی‌های ظاهری و ساختاری موردی

1. جنس تیغه: فولاد ضد زنگ جراحی، مقاوم در برابر خوردگی و با قابلیت اتوکلاو.

2. طراحی تیغه: انحنای استاندارد Macintosh (خمیده) برای قرارگیری در Vallecula.

3. سیستم نوری: فیبر نوری با هدایت نور از دسته به نوک تیغه، ایجاد نور سرد و واضح.

4. دسته: ارگونومیک، سنگین برای ثبات، حاوی باتری و رابط اتصال تیغه.

5. اتصال: طراحی ماژولار برای جداسازی سریع تیغه از دسته جهت استریل‌سازی.

6. ویژگی بصری: وضوح تصویر بالا، امکان مشاهده رنگ واقعی بافت‌ها.

بخش پنجم: اثرات بالینی و نتیجه‌گیری نهایی

تأثیرات بالینی استفاده از لارنگوسکوپ فیبر نوری Macintosh لوکسامد مستقیماً با افزایش موفقیت و کاهش عوارض انتوباسیون مرتبط است.

اثرات حفاظتی بر بافت

مهم‌ترین اثر، کاهش قابل توجه در آسیب‌های میکروواسکولار و ماکروواسکولار به بافت‌های اوروفارنژیال و حنجره است. این امر به دلیل حذف نیاز به استفاده از نیروی بیش از حد برای باز کردن دهان یا قرار دادن صحیح تیغه در محلی است که نور به خوبی به آنجا نمی‌رسد؛ نورافکنی قوی و دقیق، اپراتور را قادر می‌سازد تا با حداقل دستکاری تهاجمی، به هدف دست یابد.

این کاهش آسیب نه تنها موجب راحتی بیشتر بیمار پس از عمل می‌شود (کاهش درد گلو و گرفتگی صدا)، بلکه ریسک تشکیل اسکار یا تنگی‌های آتی حنجره را نیز به حداقل می‌رساند. در محیط‌های مراقبت‌های ویژه، جایی که ممکن است انتوباسیون‌های مکرر یا طولانی‌مدت مورد نیاز باشد، این اثر حفاظتی اهمیت دوچندانی پیدا می‌کند.

نتیجه‌گیری نهایی

نتیجه‌گیری نهایی این است که لارنگوسکوپ فیبر نوری بزرگسال با تیغه Macintosh لوکسامد، یک ابزار تخصصی و حیاتی در مدیریت راه هوایی مدرن است. این دستگاه با ترکیب یک پلتفرم بصری پیشرو (فیبر نوری با نور متمرکز و سرد) و یک طراحی مکانیکی اثبات شده (تیغه Macintosh)، کارایی و ایمنی را در فرآیند حیاتی لوله‌گذاری تراشه به طور همزمان ارتقا می‌بخشد.

مزایای آن در وضوح تصویر و کاهش آسیب‌های بافتی، آن را به یک انتخاب برتر در مواجهه با بیماران استاندارد و همچنین در سناریوهای پیچیده راه هوایی تبدیل می‌کند. با وجود هزینه اولیه بالاتر و وابستگی به منبع انرژی، قابلیت اطمینان آن در ارائه دید لازم برای مدیریت موفق راه هوایی، توجیه کننده سرمایه‌گذاری در این تکنولوژی است. این ابزار نه تنها ابزاری برای دیدن است، بلکه عاملی برای بهبود نتایج بیماران در یکی از حساس‌ترین مداخلات پزشکی محسوب می‌شود و استانداردهای مراقبت از راه هوایی را به سطحی بالاتر ارتقا داده است. این مستند تلاش کرد تا با ارائه تحلیل‌های چندوجهی، عمق دانش لازم برای بهره‌برداری بهینه از این تجهیز پیشرفته را فراهم آورد.

تأکید بر اثرات بالینی موردی

1. کاهش تروما: به دلیل نیاز کمتر به نیروی فیزیکی جهت دیده‌بانی.

2. بهبود سرعت انتوباسیون: مشاهده سریع‌تر گلوت منجر به کاهش مدت زمان آپنه (به عنوان مثال، کاهش زمان از (T_0) شروع مشاهده تا زمان تثبیت لوله، (T_f), که هدف کاهش (\Delta T = T_f - T_0) است).

3. کاهش عوارض بلندمدت: به حداقل رساندن ریسک آسیب‌های بافتی، التهاب طولانی‌مدت یا تنگی‌های آتی.

4. قابلیت اطمینان در شرایط چالش: ارائه دید ثابت حتی در حضور خونریزی‌های جزئی (که جذب نور را کاهش می‌دهد اما به دلیل شدت نور بالا جبران می‌شود).

5. استاندارد طلایی: ارتقای ایمنی در فرآیندهای بیهوشی و مراقبت‌های ویژه.
