تب سنج دیجیتالی گوش پیشانی وکتو DET-215

تب‌سنج دیجیتالی گوش و پیشانی وکتو مدل DET-215

بخش اول: چکیده جامع و معرفی کلی دستگاه

۱.۱. مقدمه و چشم‌انداز کلی دستگاه

تب‌سنج دیجیتالی گوش و پیشانی وکتو مدل DET-215 به عنوان یک ابزار پیشرفته در حوزه سنجش پارامترهای حیاتی بدن، با تلفیق دو روش اندازه‌گیری اصلی – اندازه‌گیری دمای گوش از طریق مجرای داخلی و اندازه‌گیری دمای پیشانی از طریق تابش حرارتی مادون قرمز سطحی – طراحی شده است. این دستگاه با هدف رفع محدودیت‌های دماسنج‌های سنتی جیوه ای یا حتی برخی مدل‌های دیجیتال تک‌منظوره، دقت بالایی را در محیط‌های بالینی و خانگی ارائه می‌دهد. مکانیزم عملکرد بر پایه دریافت سیگنال‌های مادون قرمز ساطع شده از پرده گوش (که بازتاب‌دهنده دمای اصلی هسته بدن است) یا پیشانی (سنجش دمای پوست برای تخمین دمای بدن) استوار است. این تکنولوژی امکان اندازه‌گیری‌های بسیار سریع، معمولاً در کمتر از یک ثانیه، را فراهم می‌آورد که این ویژگی برای سنجش دمای بدن کودکان یا افرادی که همکاری کمتری دارند، حیاتی است. کالیبراسیون داخلی دستگاه بر اساس استانداردهای بین‌المللی پزشکی صورت گرفته و رابط کاربری آن با نمایشگر LCD بزرگ و قابلیت سوییچ بین درجه سانتی‌گراد و فارنهایت، استفاده را برای طیف وسیعی از کاربران ساده می‌سازد. علاوه بر این، قابلیت ذخیره‌سازی سوابق اندازه‌گیری‌های قبلی، پایش روند دمایی بیمار را تسهیل کرده و به ارزیابی بهتر اثربخشی مداخلات درمانی کمک می‌کند. بدنه دستگاه با مواد ضدحساسیت و طراحی ارگونومیک ساخته شده که تمیز کردن و ضدعفونی کردن آن را پس از هر بار استفاده آسان می‌کند، که این موضوع در حفظ بهداشت عمومی و پیشگیری از انتقال عفونت‌ها (به ویژه در استفاده بین چند فرد) اهمیت دوچندان دارد. در مجموع، DET-215 نمادی از ترکیب دقت علمی، سرعت عملیاتی و سهولت استفاده در دماسنج‌های نسل جدید است که استانداردهای جدیدی را برای پایش دمای بدن تعیین می‌کند.

۱.۲. فناوری سنجش مادون قرمز (Infrared Sensing Technology)

اساس عملکرد تب‌سنج DET-215 بر پایه جذب و تحلیل تابش حرارتی ساطع شده از اهداف بیولوژیکی استوار است. این فناوری که به عنوان پیرومتری غیرتماسی شناخته می‌شود، در دماسنج‌های مدرن پزشکی کاربرد گسترده‌ای یافته است.

۱.۲.۱. اصول ترمودینامیکی تابش حرارتی

هر جسم با دمایی بالاتر از صفر مطلق (۰ کلوین) انرژی الکترومغناطیسی در طیف مادون قرمز ساطع می‌کند. شدت و طول موج این تابش مستقیماً با دمای مطلق جسم متناسب است، که این رابطه توسط قانون استفان-بولتزمن توصیف می‌شود:

که در آن:

• $P$ توان تابش شده (وات).

• $\epsilon$ ضریب تابش (Emissivity) که برای بافت‌های بیولوژیکی نزدیک به ۱ است (برای پوست و پرده گوش تقریباً ۰.۹۸).

• $\sigma$ ثابت استفان-بولتزمن.

• $A$ مساحت جسم ساطع کننده.

• $T$ دمای مطلق جسم (کلوین).

سنسور مادون قرمز در مدل DET-215، این انرژی تابشی را دریافت کرده و با استفاده از مدارهای دقیق الکترونیکی، آن را به سیگنال الکتریکی متناسب تبدیل می‌کند.

۱.۲.۲. تفاوت در اندازه‌گیری گوش و پیشانی

تب‌سنج DET-215 با قابلیت سوییچ، دو رویکرد متفاوت برای تفسیر این داده‌های خام مادون قرمز اتخاذ می‌کند:

الف) حالت گوش (تایمپانیک): این حالت بر اندازه‌گیری دمای پرده گوش تمرکز دارد. پرده گوش مستقیماً توسط شریان کاروتید داخلی خون‌رسانی می‌شود و دمای آن به طور نزدیکی منعکس‌کننده دمای خون در نواحی عمقی مغز و هسته مرکزی بدن (Core Temperature) است. برای دقت بالا، سنسور باید به گونه‌ای در کانال گوش قرار گیرد که تابش دریافتی از پرده گوش باشد نه دیواره‌های کانال گوش که دمای محیطی‌تری دارند.

ب) حالت پیشانی (تمپورال): در این حالت، تب‌سنج دمای پوست روی شریان تمپورال (شریان گیجگاهی) را اندازه‌گیری می‌کند. این روش عموماً غیرتهاجمی‌تر است. سنسور باید فاصله بسیار کمی از پوست داشته باشد یا به صورت تماسی استفاده شود. با این حال، دمای سطح پوست تحت تأثیر عوامل محیطی مانند تعریق، جریان هوا یا پوشش لباس است. الگوریتم داخلی دستگاه یک ضریب تصحیح (Correction Factor) را اعمال می‌کند تا دمای اندازه‌گیری شده سطحی را به دمای تخمینی هسته بدن تبدیل نماید.

۱.۳. دقت و قابلیت اعتماد در سنجش سلامت

یکی از اصلی‌ترین معیارهای سنجش کیفیت یک دماسنج پزشکی، میزان دقت آن (Accuracy) و تکرارپذیری (Repeatability) نتایج است.

دقت بالینی (Clinical Accuracy): مدل DET-215 باید مطابق با استانداردهای بین‌المللی مانند ASTM E1965-98 و/یا EN 12470-5 باشد. این استانداردها معمولاً محدوده خطای قابل قبول را برای دماسنج‌های مادون قرمز تعیین می‌کنند، که معمولاً برای دمای بدن در محدوده ( \pm 0.2^\circ C ) یا ( \pm 0.3^\circ C ) است. دقت بالای این دستگاه به دلیل استفاده از سنسورهای کالیبره شده در کارخانه و الگوریتم‌های پیچیده جبران‌سازی حرارتی است.

اهمیت تشخیص سریع تب: تب (تب) اغلب اولین نشانه‌ی عفونت یا التهاب است. در شرایطی مانند مننژیت، سپسیس، یا پاندمی‌های ویروسی، تأخیر در تشخیص و شروع درمان می‌تواند پیامدهای جدی داشته باشد. سرعت اندازه‌گیری کمتر از یک ثانیه در DET-215 به تیم‌های پزشکی و والدین امکان می‌دهد که به سرعت وضعیت بیمار را بررسی کرده و در صورت لزوم، اقدامات درمانی (مانند تجویز داروهای تب‌بر) را آغاز کنند.

۱.۴. نمای کلی ویژگی‌های کلیدی (خلاصه موردی)

• ابزار پایش حیاتی برای اندازه‌گیری دمای بدن.

• ترکیب فناوری اندازه‌گیری دمای گوش (مادون قرمز) و پیشانی.

• ارائه دقت بالا در محیط‌های بالینی و خانگی.

• مکانیزم مبتنی بر سنسورهای مادون قرمز برای دریافت تابش حرارتی.

• زمان اندازه‌گیری بسیار سریع (کمتر از یک ثانیه).

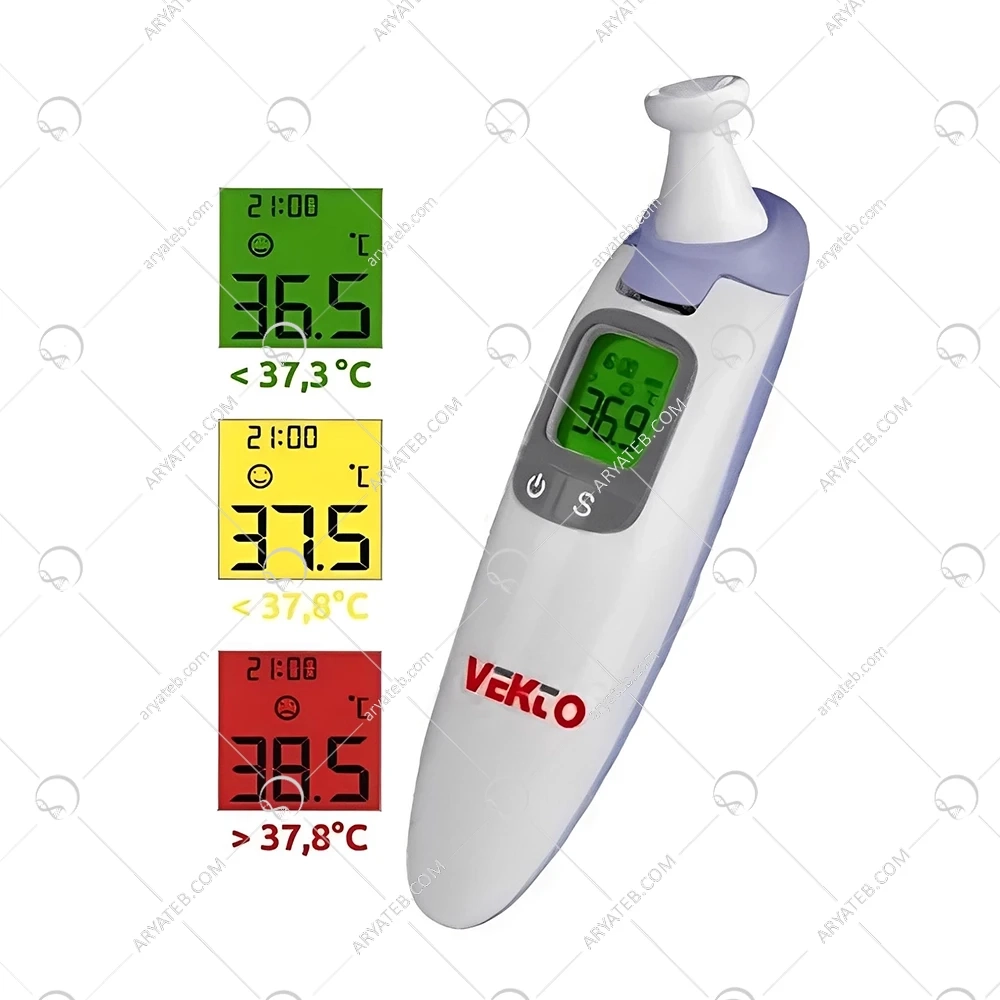

• دارای نمایشگر LCD بزرگ با قابلیت تبدیل واحد (°C/°F).

• قابلیت ذخیره سوابق اندازه‌گیری برای پایش روند دمایی.

• طراحی ارگونومیک و ساخته شده از مواد ضدحساسیت برای بهداشت بالا.

• قابلیت کالیبراسیون داخلی خودکار.

بخش دوم: راهنمای جامع استفاده و مراحل عملیاتی

برای بهره‌برداری حداکثری از دقت و کارایی تب‌سنج وکتو DET-215، دنبال کردن دقیق دستورالعمل‌های استفاده ضروری است.

۲.۱. پیش‌نیازهای قبل از استفاده: آماده‌سازی محیطی و دستگاه

پیش از شروع هر اندازه‌گیری، حفظ شرایط محیطی مناسب برای سنسور مادون قرمز بسیار مهم است.

آماده‌سازی محیطی:
اگر دستگاه اخیراً از محیطی با دمای بسیار متفاوت (مثلاً حمل و نقل در زمستان) به محیط اندازه‌گیری منتقل شده است، باید اجازه دهید تا دستگاه به مدت حداقل ۱۵ تا ۳۰ دقیقه در دمای اتاق (بین ۱۶ تا ۴۰ درجه سانتی‌گراد) مستقر شود. این فرآیند که به "تعادل دمایی" معروف است، مانع از تأثیر دمای بدنه دستگاه بر اندازه‌گیری می‌شود.

آماده‌سازی بیمار:

• حالت پیشانی: اطمینان حاصل کنید که پیشانی خشک باشد. عرق کردن، استفاده از کرم‌های سنگین یا قرار گرفتن مستقیم در معرض باد سرد می‌تواند قرائت را به طور کاذب تغییر دهد.

• حالت گوش: مجرای گوش نباید توسط جرم گوش (سرواکس) مسدود شده باشد. در صورت مشاهده عفونت یا التهاب گوش، نتایج اندازه‌گیری گوش ممکن است غیرقابل اعتماد باشند و ارجح است از حالت پیشانی استفاده شود.

لوازم مصرفی: در صورت استفاده از حالت گوش، کاور یک‌بار مصرف باید روی سنسور نصب شود. این کاورها باید همیشه استریل و تمیز باشند و برای هر فرد یا هر اندازه‌گیری جدید تعویض شوند.

۲.۲. روشن‌سازی و بررسی وضعیت عملیاتی

۱. روشن کردن دستگاه: دکمه پاور (معمولاً با نماد $\circlearrowleft$) را یک بار فشار دهید.
۲. تست خودکار (Self-Test): دستگاه به طور خودکار فرآیند خودآزمایی سنسورها و مدارها را انجام می‌دهد (معمولاً کمتر از یک ثانیه). ۳. نمایشگر آمادگی: پس از تست موفقیت‌آمیز، صفحه نمایشگر یک حالت آماده‌باش را نشان می‌دهد. این حالت معمولاً با نمایش دمای محیط به صورت "Lo" (Low) یا نمایش آخرین دمای ثبت شده همراه است، که نشان می‌دهد دستگاه آماده دریافت سیگنال مادون قرمز است. ۴. انتخاب حالت: با استفاده از دکمه‌های تفکیک شده (معمولاً با نماد سر انسان برای پیشانی و نماد گوش)، حالت اندازه‌گیری (گوش یا پیشانی) را انتخاب کنید.

۲.۳. مراحل اندازه‌گیری دقیق دمای گوش (Tympanic Measurement)

این حالت بالاترین سطح دقت دمای هسته را ارائه می‌دهد اما نیازمند تکنیک دقیق است.

۱. نصب کاور: یک کاور یک‌بار مصرف جدید روی سنسور قرار دهید و مطمئن شوید که محکم شده باشد.
۲. آماده‌سازی گوش: برای کودکان کوچک یا نوزادان، گوش باید به آرامی کشیده شود تا کانال گوش بازتر شود. اگر فرد بزرگسال است، گوش باید به سمت عقب و بالا کشیده شود تا پرده گوش نمایان شود. ۳. قراردهی: نوک پروب را با ملایمت و بدون زور وارد کانال گوش کنید تا به دیواره‌ها برخورد نکند و در فاصله بهینه از پرده گوش قرار گیرد. ۴. اندازه‌گیری: دکمه اندازه‌گیری را فشار دهید و ثابت نگه دارید. دستگاه شروع به جمع‌آوری تابش می‌کند. ۵. تکمیل: پس از کمتر از یک ثانیه، صدای بوق (Beep) تأیید شنیده می‌شود و عدد دما روی LCD نمایش داده می‌شود. ۶. خارج‌سازی: سنسور را به آرامی خارج کنید و کاور را دور بریزید.

۲.۴. مراحل اندازه‌گیری دقیق دمای پیشانی (Forehead Measurement)

این حالت سریع و ایده‌آل برای غربالگری انبوه است.

۱. برداشتن کاور: اگر کاور نصب شده است، آن را بردارید (زیرا کاورها بر کیفیت اسکن پیشانی تأثیر می‌گذارند).
۲. موقعیت‌یابی: سنسور را روی مرکز پیشانی قرار دهید (معمولاً بین ابروها و خط رویش مو). ۳. فاصله ایده‌آل: بر اساس مدل دقیق DET-215، یا به صورت تماسی مستقیم (Contact) یا در فاصله بسیار نزدیک (مثلاً ۱ تا ۳ سانتی‌متر) قرار دهید. ۴. اسکن (در صورت نیاز): برخی مدل‌ها نیازمند یک حرکت اسکن کوتاه از مرکز پیشانی به سمت شقیقه هستند. در این مدل، کافی است دکمه اندازه‌گیری را فشار داده و نگه دارید. ۵. تکمیل: با شنیدن بوق، عدد دما نمایش داده می‌شود.

۲.۵. مدیریت داده‌ها و پایان کار

ثبت سوابق: اگر نتیجه اندازه‌گیری مهم است، بلافاصله دکمه حافظه (Memory/Mode) را فشار دهید تا عدد فعلی در حافظه دستگاه ذخیره شود. DET-215 معمولاً می‌تواند تا ۱۰ یا ۲۰ مورد آخر را ذخیره کند.

خاموش کردن: اگر دستگاه در حالت فعال باقی بماند، برای حفظ عمر باتری، پس از حدود ۶۰ ثانیه به صورت خودکار خاموش می‌شود. برای خاموش کردن دستی، دکمه پاور را برای چند ثانیه نگه دارید.

بخش سوم: کاربردهای گسترده در حوزه سلامت و درمان

انعطاف‌پذیری مدل DET-215 در ارائه دو روش اندازه‌گیری، دامنه وسیعی از کاربردها را در اختیار متخصصان و مصرف‌کنندگان قرار می‌دهد.

۳.۱. مراقبت‌های خانگی و اطفال (Pediatrics and Home Care)

اهمیت سنجش دمای کودکان، به ویژه نوزادان، جایی است که تکنیک‌های تهاجمی (مانند دماسنج‌های مقعدی) یا زمان‌بر (مانند دهانی) استرس‌زا هستند.

• سنجش سریع در خواب: توانایی اندازه‌گیری غیرتهاجمی در حالت پیشانی، امکان بررسی دمای بدن کودک را بدون بیدار کردن او فراهم می‌کند.

• غربالگری اولیه در منزل: تشخیص سریع تب به والدین کمک می‌کند تا در مورد نیاز به تماس با پزشک یا مصرف داروهای تب‌بر تصمیم بگیرند.

• راحتی استفاده: برای والدینی که تجربه پزشکی ندارند، رابط کاربری ساده DET-215 یک مزیت بزرگ است.

۳.۲. محیط‌های بالینی و بیمارستانی (Clinical Applications)

در محیط‌های شلوغ پزشکی، کارایی و سرعت اندازه‌گیری مستقیماً بر کیفیت مراقبت تأثیر می‌گذارد.

• تریاژ بیماران: در اورژانس‌ها و کلینیک‌ها، DET-215 به سرعت بیماران مشکوک به تب را از سایر مراجعین جدا می‌کند و زمان انتظار برای تشخیص‌های جدی‌تر را کاهش می‌دهد.

• پایش بیماران بستری: برای بیمارانی که مدام نیاز به چک کردن دما دارند (مثلاً پس از جراحی یا در بخش مراقبت‌های ویژه)، اندازه‌گیری گوش دقیق و قابل اعتماد است.

• کنترل عفونت: استفاده از کاورهای یک‌بار مصرف در محیط‌های بیمارستانی برای جلوگیری از انتقال آلودگی‌های متقاطع (Cross-contamination) بین بیماران، حیاتی است.

۳.۳. مراکز مراقبت از سالمندان و آسایشگاه‌ها

در جمعیت سالمندان، مشکلات گردش خون محیطی یا زوال عقل ممکن است اندازه‌گیری‌های سنتی را دشوار سازد.

• دشواری در همکاری: سالمندان ممکن است نتوانند دهان خود را برای مدت کافی باز نگه دارند یا در برابر دستکاری گوش مقاومت کنند. حالت پیشانی به سادگی این مشکل را حل می‌کند.

• اندازه‌گیری ناشتایی: برخلاف دماسنج‌های دهانی، حالت گوش و پیشانی تحت تأثیر خوردن یا نوشیدن اخیر قرار نمی‌گیرند.

۳.۴. کاربردهای اپیدمیولوژیک و غربالگری عمومی

در زمان شیوع بیماری‌های مسری که تب علامت کلیدی آن‌هاست، ابزارهای اندازه‌گیری سریع نقش مهمی در سلامت عمومی ایفا می‌کنند.

• غربالگری ورودی‌ها: در فرودگاه‌ها، مدارس، کارخانه‌ها و محل‌های کار، دماسنج‌های مادون قرمز سریع می‌توانند بدون ایجاد ازدحام، افراد تب‌دار را شناسایی کنند.

• پایش روند عفونت‌های مزمن: برای افرادی که به دلیل بیماری‌های زمینه‌ای (مانند نقص سیستم ایمنی) یا دریافت شیمی‌درمانی، مستعد تب‌های ناشی از عفونت‌های فرصت‌طلب هستند، پایش مستمر با این دستگاه دقیق بسیار مفید است.

بخش چهارم: تجزیه و تحلیل فنی: مزایا، معایب و ملاحظات استفاده

ارزیابی کامل DET-215 نیازمند درک دقیق مزایای فناوری آن در مقایسه با محدودیت‌های ذاتی روش‌های غیرتماسی و تماسی است.

۴.۱. مزایای کلیدی مدل DET-215

ویژگیتوضیح تفصیلیتأثیر عملیسرعت فوق‌العادهزمان اندازه‌گیری کمتر از ۱ ثانیه.ایده‌آل برای کودکان بی‌قرار و تریاژ سریع در کلینیک‌ها.انعطاف‌پذیری بالاقابلیت سوییچ بین گوش (دقت هسته) و پیشانی (عدم تهاجم).کاربر می‌تواند بر اساس سن بیمار و سطح همکاری، بهترین حالت را انتخاب کند.عدم تهاجمی بودنحذف نیاز به اندازه‌گیری دهانی یا مقعدی.راحتی بیشتر بیمار و پذیرش بهتر در استفاده روزانه.بهداشت بالااستفاده از کاورهای یک‌بار مصرف در حالت گوش.کاهش شدید ریسک انتقال پاتوژن‌ها بین افراد.حافظه داخلیذخیره چندین قرائت اخیر.تسهیل پیگیری روند تغییرات دمایی (مثلاً پاسخ به داروی تب‌بر).خوانایی ممتازصفحه نمایش LCD بزرگ با نور پس‌زمینه.قابلیت استفاده در تاریکی یا توسط افراد مسن‌تر.

۴.۲. محدودیت‌ها و معایب احتمالی

نکات زیر باید توسط کاربران حرفه‌ای و خانگی مدنظر قرار گیرد تا نتایج نادرست به حداقل برسد:

حساسیت به تکنیک (User Dependency):
این بزرگترین چالش در دماسنج‌های مادون قرمز است.

1. در حالت گوش: اگر پروب به درستی پرده گوش را هدف نگیرد یا در کانال گوش کج شود، انرژی ساطع شده از دیواره‌های خارجی گوش دریافت شده و دما کاذب پایین‌تر گزارش می‌شود.

2. در حالت پیشانی: هرگونه فاصله نامنظم بین سنسور و پوست، یا وجود مو، عرق یا آلودگی روی پیشانی، باعث تضعیف سیگنال IR و در نتیجه کاهش دقت می‌شود.

تأثیر عوامل محیطی:
دما، رطوبت و جریان هوا در محیط اطراف سنسور می‌توانند بر دقت اندازه‌گیری‌های پیشانی تأثیر بگذارند، هرچند الگوریتم‌های داخلی سعی در جبران این موارد دارند.

هزینه‌های جانبی و نگهداری:

• کاورها: نیاز دائمی به تهیه و نگهداری کاورهای سنسور یک هزینه مصرفی محسوب می‌شود که در صورت اتمام، استفاده از دستگاه را محدود می‌کند.

• باتری: اگرچه عمر باتری طولانی است، اما تمام شدن باتری عملکرد دستگاه را متوقف می‌کند.

تفسیر دما:
باید به یاد داشت که دمای گوش و پیشانی لزوماً با دمای دهانی یا مقعدی دقیقاً برابر نیستند. در برخی پروتکل‌ها، برای تبدیل دمای گوش به دمای دهانی تخمینی، ممکن است یک تعدیل جزئی اعمال شود، اگرچه DET-215 طوری کالیبره شده که مستقیماً دمای بدن را نشان دهد.

۴.۳. مقایسه فرضی دقت (بر اساس تئوری پزشکی)

در شرایط ایده‌آل، رابطه بین دمای بدن (Core Temperature) و اندازه‌گیری‌های غیرمستقیم به شرح زیر است:

در مقایسه با دماسنج جیوه ای (که اکنون منسوخ شده)، DET-215 در حالت گوش پتانسیل بیشتری برای جایگزینی آن با حفظ دقت بالاتر و ایمنی بیشتر دارد.

بخش پنجم: طراحی ظاهری، اجزای فنی و ساختار داخلی

تب‌سنج DET-215 ترکیبی از مهندسی الکترونیک دقیق و طراحی ارگونومیک کاربرپسند است.

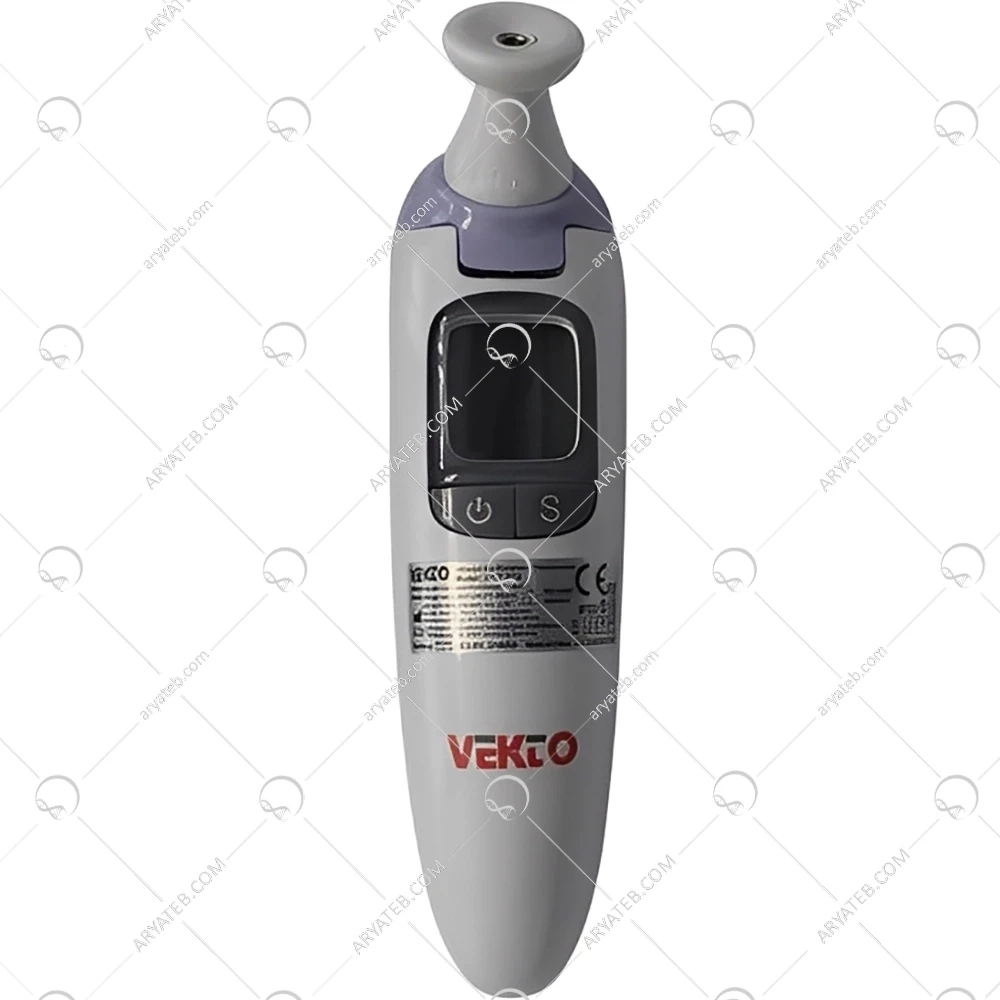

۵.۱. طراحی فیزیکی و ارگونومی

بدنه دستگاه به گونه‌ای طراحی شده است که هم در دست پزشکان و هم در دست والدین ایمن و راحت باشد.

جنس بدنه: معمولاً از پلاستیک‌های پزشکی مانند ABS (Acrylonitrile Butadiene Styrene) استفاده می‌شود. این مواد سبک هستند، در برابر شوک‌های کوچک مقاوم بوده و سطح آن‌ها به راحتی با الکل یا ضدعفونی‌کننده‌های رایج پزشکی تمیز می‌شود، بدون آنکه به پوشش سنسور آسیب برساند.

ابعاد و وزن: این مدل‌ها معمولاً جمع‌وجور و سبک وزن هستند (حدود ۵۰ تا ۱۰۰ گرم بدون باتری)، که قابلیت حمل و نقل آسان برای استفاده در سفر یا بخش‌های مختلف بیمارستان را فراهم می‌کند.

رابط کاربری (UI): شامل دکمه‌های فشاری واضح است که هر کدام وظیفه مشخصی دارند (روشن/خاموش، سوییچ حالت، حافظه/تنظیمات). فقدان دکمه‌های لمسی پیچیده، احتمال خرابی در محیط‌های مرطوب یا کثیف را کاهش می‌دهد.

۵.۲. اجزای فنی حیاتی

ساختار داخلی DET-215 متکی بر سخت‌افزار اختصاصی برای پردازش سیگنال مادون قرمز است.

۵.۲.۱. سنسور مادون قرمز (IR Sensor)

این سنسور معمولاً یک ترموپایل (Thermopile) بسیار حساس است که در نوک پروب قرار دارد.

• عملکرد: ترموپایل از آرایه‌ای از جفت‌های ترموالکتریک تشکیل شده است که اختلاف حرارت بین سنسور جذب کننده (که به سمت هدف است) و یک مرجع داخلی (که دمای داخلی دستگاه را می‌خواند) را اندازه‌گیری می‌کند.

• لنز متمرکز کننده: برای افزایش کارایی، یک لنز کوچک (معمولاً از جنس سیلیکون یا ژرمانیوم) در جلوی ترموپایل قرار داده می‌شود تا تابش‌های حرارتی را به طور مؤثر روی سطح سنسور متمرکز کند و دامنه دید (Field of View) دستگاه را مشخص نماید.

۵.۲.۲. مدار پردازشگر و میکروکنترلر (MCU)

MCU وظیفه تبدیل ولتاژ خروجی ترموپایل به واحد دمایی معتبر را بر عهده دارد.

• الگوریتم‌های جبرانی: این بخش شامل برنامه‌نویسی برای اعمال تصحیحات پیچیده است، از جمله:

  • جبران دمای محیطی.

  • جبران ضریب تابش $\epsilon$.

  • اعمال فاکتورهای تصحیح برای تبدیل دمای پیشانی به دمای هسته.

  • کنترل نویز الکتریکی.

۵.۲.۳. سیستم نمایش و حافظه

• LCD: نمایشگرهای کریستال مایع به دلیل مصرف انرژی پایین و خوانایی خوب، انتخاب استاندارد هستند. نور پس‌زمینه (Backlight) معمولاً LED است که در هنگام اندازه‌گیری روشن می‌شود و سپس خاموش می‌گردد.

• حافظه EEPROM/Flash: برای ذخیره سوابق اندازه‌گیری‌ها (معمولاً ۱۰ تا ۵۰ رکورد) که امکان مشاهده تغییرات دمایی را به صورت ترتیبی فراهم می‌کند.

۵.۳. مشخصات الکتریکی و انرژی

• منبع تغذیه: اغلب از باتری‌های سکه‌ای لیتیومی ۳ ولتی (مانند CR2032) استفاده می‌شود، به دلیل چگالی انرژی بالا و قابلیت کار در محدوده وسیعی از دماها.

• عمر باتری: طراحی کم‌مصرف سنسورهای مادون قرمز و خاموش شدن خودکار، عمر باتری را به صدها یا هزاران اندازه‌گیری می‌رساند.

• حفاظت ESD: از آنجایی که دستگاه با سطوح بیولوژیکی تماس دارد، دارای مدارهای حفاظتی در برابر تخلیه الکترواستاتیک (ESD) برای محافظت از سنسور حساس است.

بخش ششم: کالیبراسیون، نگهداری و عیب‌یابی

حفظ عملکرد دقیق تب‌سنج DET-215 مستلزم رعایت دقیق دستورالعمل‌های نگهداری و شناخت چگونگی تشخیص خطاهای احتمالی است.

۶.۱. اهمیت و روش کالیبراسیون

کالیبراسیون فرآیندی است که اطمینان می‌دهد خروجی دستگاه با یک استاندارد مرجع شناخته شده مطابقت دارد.

کالیبراسیون کارخانه‌ای: شرکت وکتو تضمین می‌کند که دستگاه هنگام خروج از کارخانه بر اساس دمای مرجع (معمولاً حمام آب با دمای کنترل شده یا بلک‌بادی مادون قرمز) تنظیم شده است. تاریخ انقضا یا دوره بازبینی کالیبراسیون معمولاً ۲ تا ۵ سال است.

کالیبراسیون توسط کاربر (تست عملکرد): کاربران عادی نمی‌توانند سنسور اصلی را کالیبره کنند، اما می‌توانند عملکرد کلی را بررسی کنند:

1. تب‌سنج را به مدت ۳۰ دقیقه در محیط ثابت قرار دهید.

2. یک بلک‌بادی (جسم سیاه با دمای ثابت) را با دمای مشخص (مثلاً ۳۷.۰ درجه سانتی‌گراد) تهیه کنید.

3. با رعایت فاصله ایده‌آل، از دستگاه بخواهید دمای بلک‌بادی را بخواند. اگر قرائت خارج از محدوده مجاز (مثلاً $\pm 0.3^\circ C$) بود، دستگاه نیاز به سرویس کالیبراسیون مجدد دارد.

۶.۲. دستورالعمل‌های نگهداری و بهداشت

رعایت بهداشت در استفاده از دستگاه‌های چندمنظوره مانند DET-215 حیاتی است.

1. تمیز کردن بدنه: پس از هر بار استفاده، بدنه خارجی دستگاه باید با یک پارچه نرم و مرطوب شده با ایزوپروپیل الکل (حداکثر ۷۰٪) یا مواد شوینده ملایم پاک شود. از غوطه‌ور کردن دستگاه در آب یا مواد شوینده قوی خودداری کنید.

2. تعویض کاور: کاورهای سنسور گوش باید همیشه پس از یک بار استفاده (یا در صورت کثیف شدن) تعویض شوند.

3. نگهداری سنسور: هرگز سعی نکنید لنز سنسور مادون قرمز را با اشیاء نوک تیز لمس کنید یا تمیز کنید، زیرا این کار باعث مخدوش شدن اپتیک و از بین رفتن کالیبراسیون می‌شود.

۶.۳. راهنمای عیب‌یابی رایج

مشکل مشاهده شدهعلت احتمالیراهکار پیشنهادینمایش "Err" یا کد خطاسنسور کثیف است یا خطای داخلی مدار.سنسور را با دقت تمیز کنید. اگر خطا ادامه داشت، دستگاه نیاز به سرویس دارد.دمای اندازه‌گیری شده به طور مداوم پایین است.پروب در حالت گوش به درستی قرار نگرفته (تمرکز بر دیواره گوش).تکنیک کشیدن گوش را دوباره بررسی کنید و مطمئن شوید پروب به پرده گوش اشاره دارد.دمای اندازه‌گیری شده به طور مداوم بالا است.در حالت پیشانی، بیمار در معرض گرمای محیط (مثلاً پس از حمام) بوده است.اجازه دهید بیمار چند دقیقه در دمای اتاق استراحت کند و مجدداً امتحان کنید.دستگاه روشن نمی‌شود.باتری تمام شده یا ضعیف است.باتری‌ها را با باتری‌های نو و سازگار تعویض کنید.نمایشگر به درستی تغییر نمی‌کند.دستگاه در دمای بسیار سرد یا بسیار گرم قرار گرفته است.دستگاه را به دمای اتاق برگردانید (۳۰ دقیقه صبر کنید).

بخش هفتم: تحلیل تطبیقی و موقعیت‌یابی در بازار

برای درک کامل ارزش افزوده مدل DET-215، باید آن را در مقابل سایر روش‌های اندازه‌گیری دما در بازار قرار داد.

۷.۱. دماسنج‌های مادون قرمز در برابر دماسنج‌های تماسی

نوع دماسنجمزیت اصلینقطه ضعف اصلیکاربرد ایده‌آلDET-215 (گوش/پیشانی)سرعت و دقت بالا (به ویژه گوش)، انعطاف‌پذیری.حساسیت به تکنیک، هزینه بالاتر.اطفال، کلینیک‌های شلوغ.دماسنج دیجیتال نوکی (تماسی)قیمت بسیار پایین، سادگی استفاده.زمان اندازه‌گیری طولانی (۳۰ ثانیه تا ۱ دقیقه)، نیاز به تماس دهانی/زیر بغل.اندازه‌گیری‌های روتین خانگی.دماسنج تمپورال (اسکن نوار پیشانی)بسیار سریع و کاملاً غیرتهاجمی.دقت پایین‌تر، تأثیرپذیری شدید از دمای محیط.غربالگری سریع در ورودی‌ها.

۷.۲. ملاحظات اقتصادی و بهینه‌سازی هزینه

اگرچه هزینه اولیه DET-215 بالاتر از مدل‌های دیجیتال ساده است، اما تحلیل هزینه-فایده باید هزینه‌های غیرمستقیم را در نظر بگیرد:

1. صرفه‌جویی در زمان: در یک کلینیک با صدها بیمار در روز، صرفه‌جویی چند ثانیه در هر اندازه‌گیری باعث صرفه‌جویی ساعت‌ها زمان در هفته می‌شود که هزینه پرسنلی را کاهش می‌دهد.

2. دقت تشخیصی: کاهش خطاهای تشخیصی به دلیل دقت بالا، می‌تواند هزینه‌های مرتبط با درمان‌های نادرست یا تأخیر در تشخیص را کاهش دهد.

۷.۳. تأثیرات سلامتی و استانداردهای نظارتی

تولیدکنندگانی مانند وکتو موظفند اطمینان حاصل کنند که محصول با مقررات سخت‌گیرانه‌ای که توسط سازمان‌هایی مانند سازمان غذا و داروی آمریکا (FDA) یا نهادهای مشابه اروپایی (CE Marking) تعیین شده، مطابقت دارد. این شامل تأییدیه برای "ایمنی عملکرد" (Safety Performance) و "صحت تشخیصی" (Diagnostic Accuracy) در برابر یک معیار پایه (مانند دماسنج مقعدی در نوزادان) است. خریداران باید به دنبال نشانه‌های انطباق با استانداردهای ASTM و EN باشند.

بخش هشتم: تجزیه و تحلیل عمیق تکنولوژی مادون قرمز در گوش

بررسی عمیق‌تر حالت گوش، که بالاترین ادعای دقت را دارد، ضروری است تا پتانسیل واقعی DET-215 درک شود.

۸.۱. ارتباط پرده گوش با دمای هسته بدن

پرده گوش (Tympanic Membrane) یک سد نازک است که مستقیماً حفره گوش میانی را از کانال گوش خارجی جدا می‌کند. این ناحیه از نظر حرارتی به شدت به سیستم عروقی مجاور وابسته است.

شاخص‌های عروقی:
شریان اصلی که این ناحیه را تغذیه می‌کند (شاخه‌هایی از شریان کاروتید خارجی) ارتباط بسیار نزدیکی با شبکه‌های خون‌رسانی مغز دارد. در پاسخ به تب (تب‌دار شدن)، بدن از طریق وازودیلاتاسیون محیطی تلاش می‌کند تا گرما را دفع کند، اما دمای هسته (که توسط سنسورهای هیپوتالاموس کنترل می‌شود) ثابت می‌ماند. تب‌سنج گوش با سنجش این دمای مرکزی، شاخصی قابل اعتمادتر از سنجش دمای محیطی پوست ارائه می‌دهد.

۸.۲. چالش‌های اپتیکی در اندازه‌گیری گوش

سنسور مادون قرمز نیاز به دید واضحی از سطح هدف دارد.

محاسبات دامنه دید (FOV):
طراحی لنز سنسور در DET-215 باید به گونه‌ای باشد که زاویه دید آن (FOV) به پرده گوش محدود شود. اگر زاویه دید خیلی باز باشد، پروب دمای دیواره‌های کانال گوش (که سردتر هستند) یا حتی هوای موجود در حفره گوش را ثبت می‌کند. این زاویه دید معمولاً با استفاده از روابط هندسی زیر تعریف می‌شود:

[
\frac{D}{R} = 2 \tan(\theta / 2) ]

که $D$ قطر ناحیه مورد سنجش و $R$ فاصله از سنسور تا هدف است، و $\theta$ زاویه دید لنز است. در حالت گوش، $R$ بسیار کوچک است و برای تضمین اینکه سنسور فقط پرده گوش را ببیند، نیاز به لنزهای بسیار متمرکز است.

۸.۳. نقش کاورهای یک‌بار مصرف

کاورهای پلاستیکی نه تنها برای بهداشت استفاده می‌شوند، بلکه نقش فنی مهمی نیز ایفا می‌کنند:

1. محافظت از لنز: از آسیب دیدن لنز حساس مادون قرمز بر اثر برخورد با جرم گوش یا ترشحات جلوگیری می‌کنند.

2. جلوگیری از آلودگی داخلی: از ورود رطوبت و مواد آلی به داخل محفظه سنسور جلوگیری می‌کنند.

3. اثر حرارتی: کاور باید به اندازه‌ای نازک باشد که ضریب تابش حرارتی آن به حداقل برسد (نزدیک به ۱.۰) تا تأثیر منفی بر قرائت نداشته باشد. ضخامت بیش از حد کاور، دما را پایین‌تر از حد واقعی نشان می‌دهد.

بخش نهم: پایش روند دمایی و استفاده از قابلیت حافظه

یکی از قابلیت‌های پیشرفته DET-215 که آن را از دماسنج‌های ساده متمایز می‌کند، امکان ثبت و بازیابی سوابق اندازه‌گیری است.

۹.۱. اهمیت ثبت سوابق در تشخیص پزشکی

تب یک پدیده دینامیک است. یک اندازه‌گیری واحد، هر چقدر هم دقیق باشد، تصویر کاملی از وضعیت بیمار ارائه نمی‌دهد. پایش روند دمایی (Trend Monitoring) اطلاعات حیاتی در مورد پاسخ بدن به بیماری یا درمان ارائه می‌دهد.

• پاسخ به آنتی‌بیوتیک/تب‌بُر: والدین می‌توانند زمان دقیق مصرف دارو و تأثیر آن (کاهش دما در طول زمان) را ثبت کنند و این داده‌ها را به پزشک ارائه دهند.

• شناسایی نوسانات: برخی عفونت‌ها باعث تب‌های چرخشی می‌شوند. حافظه دستگاه به کاربر اجازه می‌دهد تا الگوی این نوسانات را شناسایی کند.

۹.۲. نحوه استفاده از حافظه (Memory Retrieval)

نحوه دقیق بازیابی سوابق ممکن است بین نسخه‌های مختلف نرم‌افزاری وکتو متفاوت باشد، اما ساختار کلی به شرح زیر است:

1. ورود به حالت حافظه: دستگاه را روشن کرده و دکمه حافظه (M) را برای چند ثانیه فشار دهید تا دستگاه وارد حالت مرور سوابق شود.

2. مرور سوابق: با فشارهای متوالی کوتاه بر دکمه M، دستگاه شروع به نمایش رکوردها می‌کند. معمولاً با نمایش $M1$ (قدیمی‌ترین یا جدیدترین رکورد) آغاز می‌شود و تا $M_{n}$ ادامه می‌یابد.

3. مشاهده جزئیات: در برخی مدل‌ها، همراه با دما، تاریخ و زمان تقریبی اندازه‌گیری نیز نمایش داده می‌شود (اگر دستگاه دارای ساعت داخلی باشد).

4. حذف سوابق: معمولاً یک روش برای حذف تمامی سوابق وجود دارد (معمولاً نگه داشتن دکمه M برای مدت طولانی در حالت حافظه) تا فضای کافی برای اندازه‌گیری‌های جدید فراهم شود.

۹.۳. تنظیمات اضافی (مانند سوییچ واحد دما)

قابلیت سوییچ بین سانتی‌گراد ($^\circ C$) و فارنهایت ($^\circ F$) یک ضرورت جهانی است. این تنظیم اغلب از طریق نگه داشتن دکمه پاور یا یک دکمه تنظیمات اختصاصی هنگام روشن کردن دستگاه انجام می‌شود.

فرمول تبدیل:
اگر کاربری نیاز به تبدیل دستی داشته باشد، فرمول‌های استاندارد عبارتند از:

تبدیل سانتی‌گراد به فارنهایت:
[ T_F = (T_C \times 9/5) + 32 ]

تبدیل فارنهایت به سانتی‌گراد:
[ T_C = (T_F - 32) \times 5/9 ]

بخش دهم: نتیجه‌گیری نهایی و افق‌های آینده

۱۰.۱. ارزیابی نهایی DET-215

در جمع‌بندی، تب‌سنج دیجیتالی گوش و پیشانی وکتو مدل DET-215 نماینده‌ای شایسته از نسل جدید ابزارهای سنجش دمای بدن است که در جستجوی توازن میان سرعت، دقت و سهولت استفاده توسعه یافته است. با ادغام قابلیت‌های اندازه‌گیری از طریق پرده گوش (به عنوان نزدیک‌ترین شاخص به دمای هسته مرکزی بدن) و روش غیرتهاجمی پیشانی، این دستگاه توانسته است یک راهکار جامع برای نیازهای مختلف پایش سلامت در سطح خانگی و حرفه‌ای ارائه دهد. تمرکز بر فناوری مادون قرمز امکان اندازه‌گیری‌هایی با سرعت باورنکردنی را فراهم آورده که در محیط‌های حساس به زمان، از جمله مراقبت از کودکان بیمار، بسیار حیاتی است. با وجود ملاحظاتی نظیر اهمیت تکنیک صحیح استفاده و هزینه‌های جانبی مربوط به لوازم مصرفی، مزایای عملیاتی این مدل بر معایب آن سنگینی می‌کند و آن را به یک ابزار ضروری در جعبه کمک‌های اولیه مدرن تبدیل می‌سازد. آینده پایش سلامت مبتنی بر ابزارهایی است که داده‌های دقیق را به سرعت و بدون ایجاد مزاحمت برای فرد ارائه دهند، و DET-215 با ویژگی‌های پیشرفته خود، گامی محکم در این مسیر برداشته است. این دستگاه نه تنها یک دماسنج، بلکه یک ابزار کارآمد برای تصمیم‌گیری سریع در مدیریت وضعیت‌های تب‌دار است که استاندارد طلایی جدیدی را برای کاربرد عمومی تعریف می‌کند.

۱۰.۲. افق‌های آینده در تکنولوژی دماسنج‌های مادون قرمز

توسعه‌های آتی در این زمینه بر بهبود دو جنبه متمرکز خواهند بود:

1. الگوریتم‌های یادگیری ماشین (ML): ادغام شبکه‌های عصبی در MCU برای بهبود فاکتورهای تصحیح دما در حالت پیشانی، به گونه‌ای که بتوانند تغییرات ناگهانی در نرخ تعریق یا جریان هوا را در لحظه مدل‌سازی و جبران کنند.

2. اتصال‌پذیری هوشمند (IoT): نسخه‌های آتی این مدل‌ها احتمالاً شامل بلوتوث یا Wi-Fi خواهند بود تا داده‌های دما به طور خودکار به پرونده الکترونیک سلامت (EHR) یا اپلیکیشن‌های موبایل ارسال شوند، که پایش از راه دور توسط پزشکان را تسهیل می‌کند.

3. افزایش طول عمر کالیبراسیون: مهندسی مواد بهتر برای سنسورها که مقاومت بیشتری در برابر نوسانات محیطی و سایش فیزیکی داشته باشند، می‌تواند فواصل بازرسی کالیبراسیون را طولانی‌تر سازد.
